APx515 B Dwukanałowy Analizator Audio

Niskobudżetowy, dwukanałowy analizator APx515 B, idealny do pomiarów produkcyjnych

APx515 B jest wydajnym analizatorem audio, zaprojektowanym pod kątem pomiarów elektroakustycznych oraz oferującym szybkość, wydajność i niezawodność podczas wykonywania testów. Wszystkie te cechy sprawiają, że analizator APx515 B jest najlepszym rozwiązaniem dla optymalizacji pomiarów urządzeń podczas procesu produkcyjnego.

Analizator audio APx515 B przygotowany został tak, by w ciągu 3 sekund możliwe było przeprowadzenie kluczowych pomiarów elektroakustycznych. Pomimo niskiej ceny APx515 B oferuje doskonałą wydajność z THD+N na poziomie -106 dB, 1,2 miliona punktów analizy FFT, pełną automatyzację oraz łatwą obsługę gwarantowaną przez analizatory serii B. Podobnie jak wszystkie analizatory Audio Precision APx515 B posiada akredytowane świadectwo wzorcowania ISO:17025 i trzyletnią gwarancję.


APx515 B jest samodzielną jednostką testową z własnym interfejsem lub możliwością sterowania za pomocą nadrzędnych aplikacji: .NET lub LabVIEW. W każdym przypadku operator może sterować analizatorem za pomocą klawiatury, nożnych przełączników, skanerów kodów kreskowych, bądź całkowicie zautomatyzować wszystkie procesy. Obsługiwane są również przełączniki i switchery zewnętrznych firm.

Jednoczesne pomiary sygnałów wejściowych

Od wersji 6.0 oprogramowanie APx500 daje możliwość jednoczesnego użytku wielu złączy wejściowych podczas wykonywanych testów. Funkcja ta pozwala inżynierom na symultaniczne wykorzystanie złączy analogowych oraz cyfrowych, a w przypadku analizatorów audio z możliwością rozbudowy o moduły cyfrowe na jednoczesny użytek dowolnego z nich. Nowa funkcja w połączeniu z szeroką gamą złącz wejściowych pozwala znacznie usprawnić proces wykonywania pomiarów.

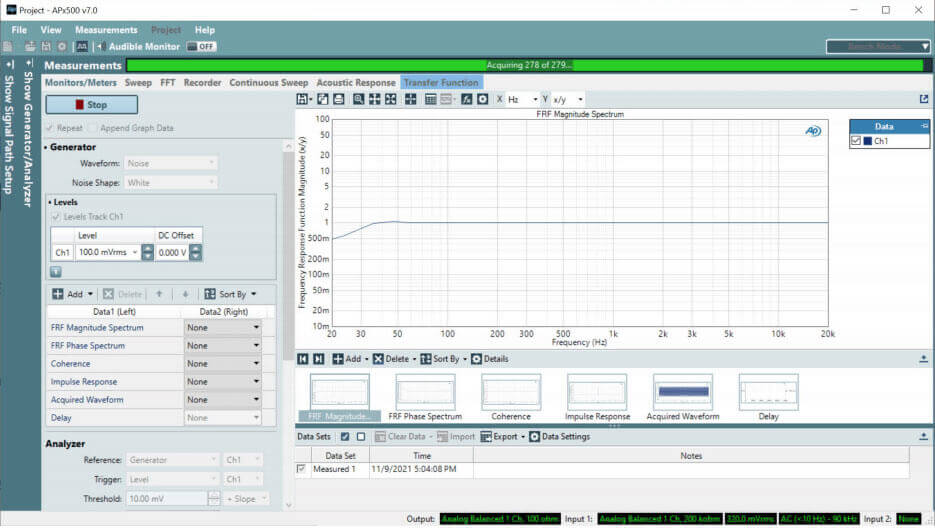

Pomiary Funkcji Przeniesienia

(dostępne od wersji v5.0 )
Oprogramowanie APx500 wyposażone zostało w zestaw testów służących do pomiarów funkcji przeniesienia dla urządzeń audio. Pomiary funkcji przeniesienia zapewniają złożoną funkcję odpowiedzi częstotliwościowej, w tym wielkość i fazę widma, przy wykorzystaniu dowolnego sygnału szerokopasmowego. Dla oprogramowania APx500 funkcja ta stanowi ogromny dodatek dla trybu sekwencyjnego, pozwalając na wykorzystanie APx515 jako wielokanałowy analizator sygnału dynamicznego lub dwukanałowy analizator FFT. Dzięki funkcji przeniesienia sygnały szerokopasmowe takie jak mowa, szum czy muzyka mogą zostać przeanalizowane pod kątem widma, udostępniając złożoną odpowiedź częstotliwościową badanego urządzenia.

Automatyzacja

APx500 jest najbardziej zaawansowanym interfejsem pomiarowym dostępnym w branży audio. Interfejs GUI pozwala na stworzenie kompleksowych procedur, automatyzujących obsługę programu oraz interakcję z zewnętrznymi aplikacjami, usprawniając proces sterowania, co pozwala zaoszczędzić czas i pieniądze.


Tworzenie własnych interfejsów graficznych i zewnętrznych aplikacji jest możliwe dzięki APx API. Dodatkowo dla użytkowników analizatorów Audio Precision dostępne są liczne przykładowe skrypty dla Visual Basic.NET, C#, MATLAB, LabVIEW czy Python.



Wspólna platforma

Szybki oraz łatwy przepływ informacji jest jedną z kluczowych cech produktów Audio Precision. Dzięki zastosowaniu jednej wspólnej aplikacji wszystkie testy i ustawiania mogą zostać swobodnie przesyłane między wszystkimi działami za pomocą plików projektowych, optymalizując komunikację sektorów badawczo-rozwojowych oraz produkcyjnych.


Kompatybilność plików pomiarowych pomiędzy serią analizatorów APx B oraz Legacy usprawnia łączność bez obawy o utratę połączenia z innymi urządzeniami. Ponadto przekazywane pliki wynikowe mogą zawierać zarówno sygnały testowe, jak i obrazy.


W celu umożliwienia dostępu do wyników badań klientom czy producentom kontraktowym analizatory APx automatycznie generują bogate raporty graficzne z możliwością eksportu do plików PDF, HTML, Excel, CSV, RTF lub MATLAB.



Analiza protokołów cyfrowych

Nowoczesne urządzenia takie jak telewizory, odtwarzacze Blu-ray lub amplitunery kina domowego do transmisji danych używają interfejsów cyfrowych takich jak S/PDIF, Toslink, HDMI. Oprócz danych cyfrowych interfejsy audio  przenoszą również informacje pomocnicze o sygnale, metadane. APx METADATA monitoruje dekodowanie i wyświetlanie wartości metadanych w miarę ich przesyłania przez testowane urządzenia.



Podstawowy pakiet testów analizatora APx515 B

Lista zaawansowanych funkcji pomiarowych zamawianych opcjonalnie dostępna jest w zakładce opcje oraz specyfikacji urządzenia.

  • Crosstalk
  • DC Level
  • DC Level Sweep
  • DUT Delay
  • Frequency Measurement
  • Frequency Response
  • Interchannel Phase
  • Level & Gain
  • Level Ratio
  • Measurement Recorder
  • Noise
  • Pass / Fail
  • Q-peak Noise
  • SINAD
  • Signal Acquisition
  • Signal-to-Noise Ratio
  • Stepped Frequency Sweep
  • Stepped Level Sweep
  • TEDS Data
  • THD+N
  • Transfer Function

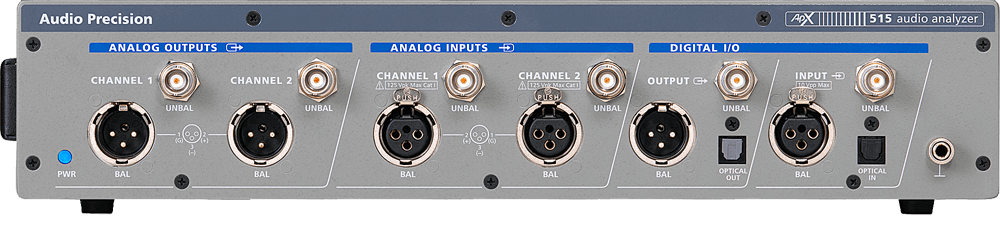

Opcje złącz wejściowych i wyjściowych

AES/SPDIF (Standard)

Zapewnia zbalansowane złącza AES3, AES/EBU (wtyk XLR), niezbalansowane złącze SPDIF (wtyk BNC) oraz złącze TOSLINK (wtyk optyczny).

ASIO (Opcja w APx515 B)

Opcja APx ASIO zapewnia możliwość połączenia z urządzeniami obsługującymi standard ASIO. Obsługiwanych jest do 16 kanałów ASIO (od wersji oprogramowania APx500 v.4.0, w przypadku starszych wersji programu obsługiwane są dwa kanały). Wymaga zakupienia pakietu APX-SW-ASIO lub jednego z opcjonalnych pakietów oprogramowania dla APx 515 B ( APX-SWB-2 lub APX-SWB-6).

Oprogramowanie

Dodatkowe pakiety oprogramowania APx500 umożliwiają pomiary oraz funkcjonalność wykraczające poza zakres podstawowych możliwości analizatora APx515 B. Mnogość testów pozwala na dostosowanie biblioteki pomiarowej dokładnie do potrzeb użytkownika.

Electro-Acoustic Production Test (SW-SPK-PT) [Elektroakustyczne testy produkcyjne]

Dodatkowe pakiety oprogramowania APx500 zapewniają pomiary oraz funkcjonalność wykraczającą poza zakres podstawowych możliwości analizatora APx515 B. Mnogość testów pozwala na dostosowanie biblioteki pomiarowej dokładnie do potrzeb użytkownika.

Electro-Acoustic R&D (SW-SPK-RD)

Pakiet (SW-SPK-RD) zapewnia kompletny zestaw pomiarów dostosowany do potrzeb projektantów i inżynierów opracowujących elektroakustyczne urządzenia audio. Obejmuje takie pomiary jak pełna charakterystyka Thiele-Smalla, odpowiedzi impulsowej, analizy Impedancji oraz produkcyjne testy głośników.

High-Speed Test (SW-HST)

SW-HST umożliwia analizatorowi APx515 B przeprowadzenie testów za pomocą wielotonów oraz sygnału zmiennego w dziedzinie częstotliwości.

Advanced Measurement Library (SW-AML)

SW-AML jest biblioteką 17 pomiarów zwiększających możliwość APx515 B w tym pomiarów IMD, maksymalnego poziomu wyjściowego, pomiaru zakresu dynamiki i FFT.

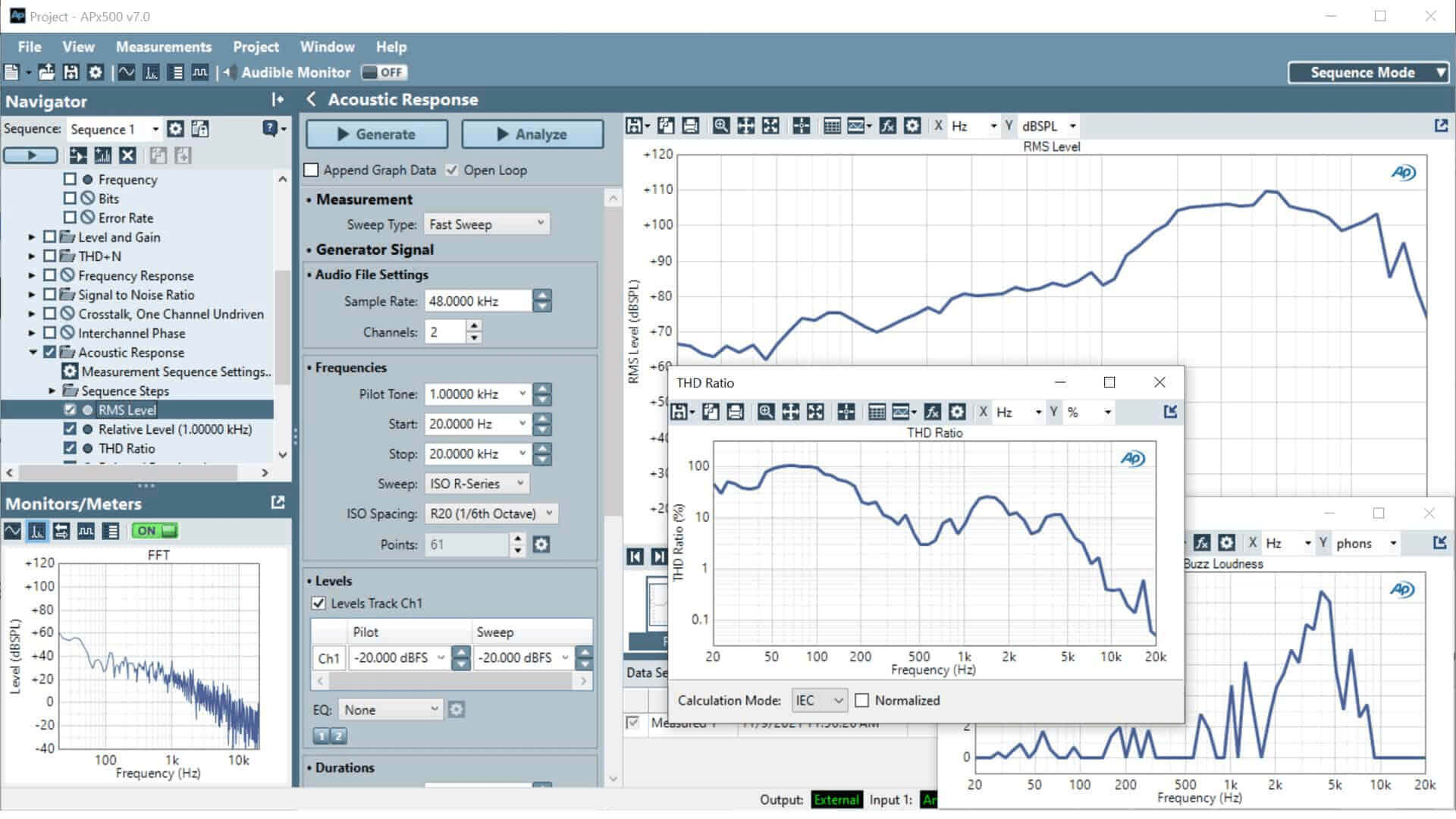

Acoustic Response

Opcja ta zwiększa pakiet pomiarów akustycznych APx515 B o 5 dodatkowych testów głośników w polu swobodnym.

ASIO Interface (SW-ASIO)

SW-ASIO umożliwia łączność oprogramowania z zewnętrznymi interfejsami audio obsługującymi standard ASIO. Opcja ta pozwala na obsługę 16 kanałów ASIO.

Bench Mode (SW-BEN)

SW-BEN pozwala na prowadzenie pomiarów w trybie “Bench Mode”, dzięki któremu można kontrolować wyniki w czasie rzeczywistym.

APx515 Software Bundle 2 (APX-SWB-2)

Pakiet przeznaczony dla analizatora APx515 B łączący opcję oprogramowania ACR, AML, ASIO i HTS w jeden korzystniejszy cenowo pakiet.

APx515 Software Bundle 6 (APX-SWB-6)

Pakiet ten zwiększa funkcje pomiarowe oraz poszerza opcję ASIO o tryb “Bench Mode”

Percepcyjne testy audio

  • Percepcyjny test audio: POLQA (SW-POLQA-2)

Percepcyjny pomiar audio zwracający subiektywną ocenę jakości mowy przy użyciu nowej generacji algorytmu POLQA (Dzięki obsłudze technologii DH Voice, 3G, 4G/ LTE stała się następcą dla PESQ).


  • Percepcyjny test audio: PESQ (SW-PESQ)

Jest poprawioną wersją powszechnie używanego testu oceny jakości mowy na urządzeniach telekomunikacyjnych.


  • Test zrozumiałości mowy: Pomiary ABC-MRT (SW-ABC-MRT)

Wtyczka APx ABC-MRT jest dodatkowym pomiarem akustycznym w oprogramowaniu APx500 pozwalającym na pomiary zrozumiałości mowy w oparciu o algorytmy ABC-MRT, opracowane przez Institute for Telecommunication Sciences (ITS), należący do United States National Telecommunications and Information Administration (NTIA)

  • Test zrozumiałości mowy: Współczynnik zrozumiałości mowy (SW-STI)

SW-STI jest wtyczką pozwalającą na przeprowadzanie pomiarów wskaźnika transmisji mowy STI (Speech Transmission Index) przy użyciu metody STIPA.

Specyfikacja i wymagania

  • Szczątkowe THD+N (dla pasmo do 20 kHz) –102 dB + 1.4 µV
  • Typowy <–106 dB (1 kHz, 2.0 V)

Parametry generatora

  • Zakres generowanego sygnału sinusoidalnego 2 Hz - 80.1 kHz
  • Dokładność częstotliwości 3 ppm
  • Sygnały pomiarowe IMD: SMPTE, MOD, DFD
  • Maksymalne napięcie wyjściowe: 16 Vrms
  • Dokładność amplitudy +/- 0,05 dB
  • Płaskość pasma (5 Hz-20kHz) +/- 0,010 dB
  • Konfiguracja wyjść analogowych: Symetryczne, niesymetryczne, tryb wspólny
  • Wyjściowa częstotliwość próbkowania: 22kHz-192kHz
  • Generator sygnału Dolby/DTS: TAK

Parametry analizatora

  • Maksymalna wartość napięcia wejściowego: 125 Vpk
  • Maksymalne pasmo przenoszenia: .90 kHz
  • Pomiary zniekształceń intermodulacyjnych: SMPTE, MOD, DFD
  • Dokładność pomiaru amplitudy (1 kHz): +/- 0,05 dB
  • Płaskość charakterystyki amplitudowej: (20 Hz 20 kHz): +/- 0,01 dB
  • Poziom szumów własnych  ≤1.4 µV
  • Analizator pojedynczych harmonicznych d2-d10
  • Maksymalna długość bufora FFT: 1024 FFT
  • Pomiary napięcia stałego: TAK

Wymagania systemowe

  • System operacyjny Microsoft Windows 10 (64-bit)
  • 1szt. USB 2.0 lub USB 3.0 lub 2 szt. dla użycia opcjonalnego switchera.
  • Procesor Intel i5 lub lepszy, z zegarem minimum 2,5 Ghz, obsługiwane są również procesory AMD o podobnej specyfikacji
  • Minimum 8 GB pamięci RAM (zalecane 16 GB)
    połączenie internetowe lub napęd CD-ROM (w celu dostępu do oprogramowania APx500
  • Minimum 1,5 GB wolnej przestrzeni na dysku twardym. Zalecany jest dysk SSD.
  • Karta graficzna z obsługą  SXGA(1280 x 1024). Zalecana jest rozdzielczość 1900 x 1080 lub większa.
  • Więcej informacji znajdziesz tutaj.

Uwagi

Wydajność systemu zależy od szybkości procesora: szybszy procesor przyniesie lepsze rezultaty pomiarowe.
