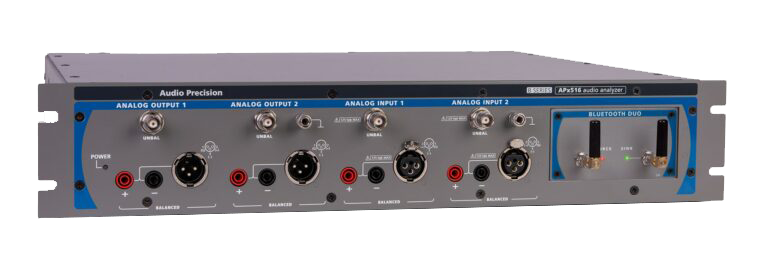

APx516B to dwukanałowy analizator audio przeznaczony do testów produkcyjnych, prac serwisowych i prostych pomiarów projektowych. Dwukanałowa sekcja analogowa wraz z możliwością rozszerzenia o cyfrowe złącza pomiarowe pozwala na weryfikację szerokiej bazy produktów analogowych, cyfrowych oraz zawierających przetworniki DAC. Dostosowanie złącz cyfrowych odbywa się przy pomocy modułów pomiarowych oferujących pomiary w zakresie SPDIF, AES/EBU, I2S, Bluetooth ®, PDM, HDMI.
Analizator sterowany jest przy użyciu oprogramowania APx500 oferując szereg gotowych funkcji pomiarowych, automatyzacji oraz raportów pomiarowych. Wspólna platforma umożliwia stworzenie jednolitego systemu, na wszystkich stanowiskach pomiarowych oraz w różnych działach, rozpoczynając od wczesnych pomiarów projektowych po testy weryfikacyjne gotowych produktów.
Dostosowanie do pomiarów produkcyjnych, umożliwia weryfikację badanych urządzeń w zakresie ustawionych limitów, automatyzację scenariusza pomiarowego, wraz z możliwą interakcja operatorów jak i innych systemów. Szeroka biblioteka API, pozwala na dostęp do zewnętrznych systemów i programów umożliwiając integrację ze środowiskami Python. Matlab i LabView.
Przystępny cenowo 2-kanałowy analizator audio
APx516B to rozwiązanie skupione na optymalizacji kosztów w procesie
pomiarów produkcyjnych oferujące:
- 2 kanały generatora sygnału analogowego
- 2 kanały analizatora sygnału analogowego
- Slot do dowolnego modułu
do pomiarów w domenie cyfrowej
Jakość i niezawodność Audio Precision
APx516B został zaprojektowany zgodnie
z tymi samymi standardami precyzji, jakości i solidności, co wszystkie inne produkty Audio Precision oferując:
- 3-letnia gwarancja standawa lub
5-letnia gwarancja rozszerzona - Fabryczna kalibracja zgodnie
z normą ISO 17025 - Bezpośrednie wsparcie techniczne
na całym świecie
Opcjonalne cyfrowe wejścia/wyjścia audio
APx516B jest kompatybilny z dowolnym obecnym lub przyszłym modułem do pomiarów w domenie cyfrowe:
- Bluetooth
- PDM 16
- PDM
- Cyfrowy szereg
- HDMI
- AES/SPDIF
Zastosowanie
Weryfikacja Projektu
APx516B został przystosowany do zautomatyzowanych testów produkcyjnych, w których liczy się szybkość pracy powtarzalność
i możliwość integracji analizatora z resztą systemu. Seria automatyzacji dostępnych w oprogramowaniu oraz szeroka biblioteka API, pozwala szybko dostosować analizator do wymogów pomiarowych i komunikacyjnych.
Wspólna platforma na
wszystkich etapach produkcji
Wszystkie analizatory Audio Precision zarządzane są z pozycji oprogramowania Apx500. Pozwala to na stworzenie wspólnych standardów na poszczególnych etapach od testów projektowych
do końcowych testów produkcyjnych.
DODATKOWE MODUŁY POMIAROWE
Rozszerzeniem analogowej sekcji analizatorów AP są modułowe interfejsy pomiarowe. Poszczególne moduły oferują szereg połączeń
w zakresie domeny cyfrowej, w pełni zsynchronizowanej z oprogramowaniem APx500. Wykonywane testy mogą odbywać się przy użyciu kilku modułów jednocześnie oraz dodatkowo z wykorzystaniem sekcji analogowej generującej i analizującej sygnał.

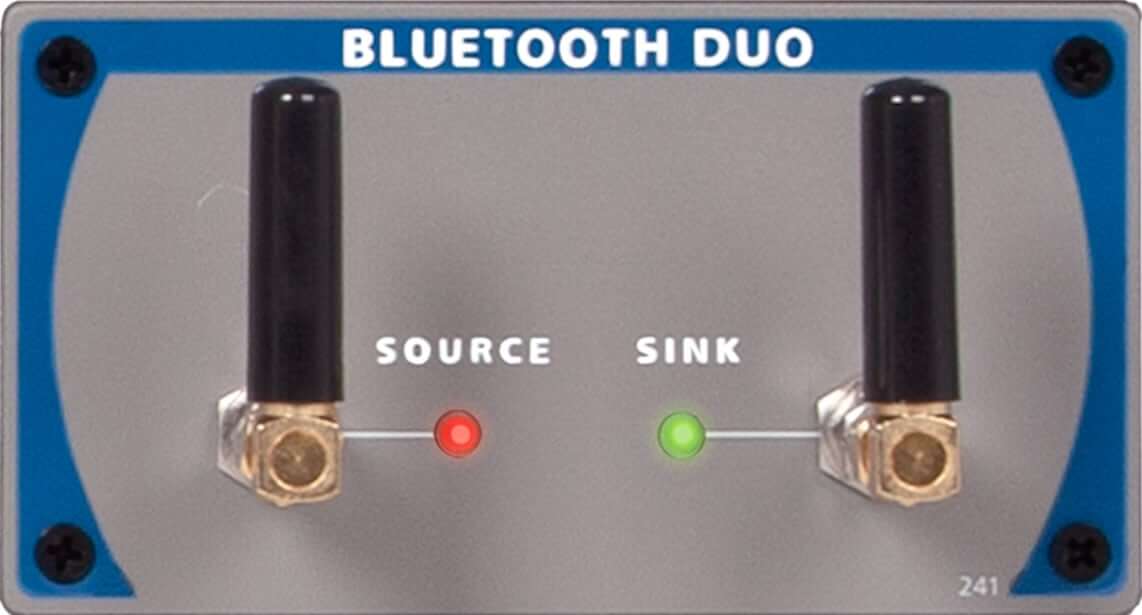

Moduł Bluetooth od AP, APx Bluetooth Duo™, oferuje szerszy wybór kodeków A2DP, szybsze czasy parowania i połączenia, szerszy zakres funkcji w oprogramowaniu pomiarowym APx500 i ulepszone ekranowanie RF do użytku w środowiskach testu produkcji. APx Duo obsługuje specyfikację rdzeniową Bluetooth v4.2, HFP v1.7, HSP v1.2, AVRCP v1.4 and A2DP v1.3.

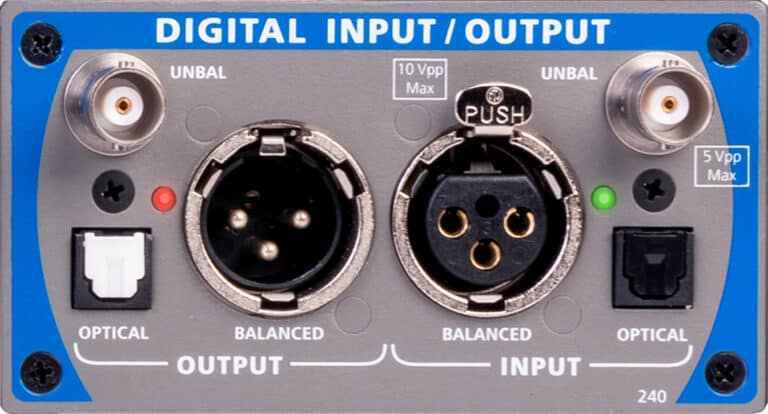

Moduł ten zapewnia szereg cyfrowych złączy wejściowych i wyjściowych: zbalansowane złącze AES/EBU (XLR), niezbalansowane SPDIF (BNC) oraz optyczne (Toslink).

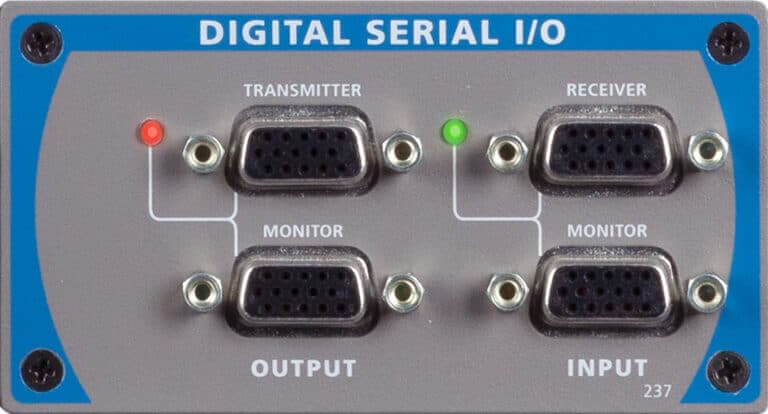

Moduł DSIO (Digital Seria In/Out) pozwala na wielokanałowe, bezpośrednie połączenie z poziomu układów scalonych I2S, TDM, jak i innych interfejsów szeregowych.

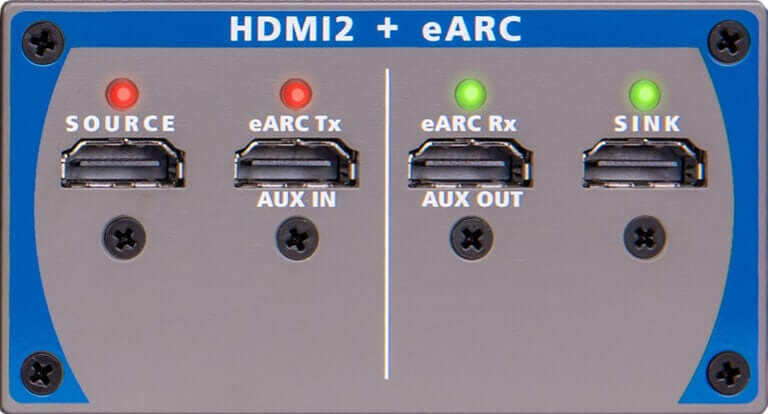

Moduł APx HDMI umożliwia łączność z takimi urządzeniami jak amplitunery kina domowego, odtwarzanie DVD i Blu-ray Disc™ czy telewizory, pozwalając na przeprowadzenie pomiarów jakości sygnału audio i zgodności formatu audio. Moduł ten obsługuje zarówno pliki nieskompresowane, jak i te poddane kompresji, ułatwiając rozwiązanie problemów ze zgodnością komponentów, decymacją, transkodowaniem czy próbkowaniem.

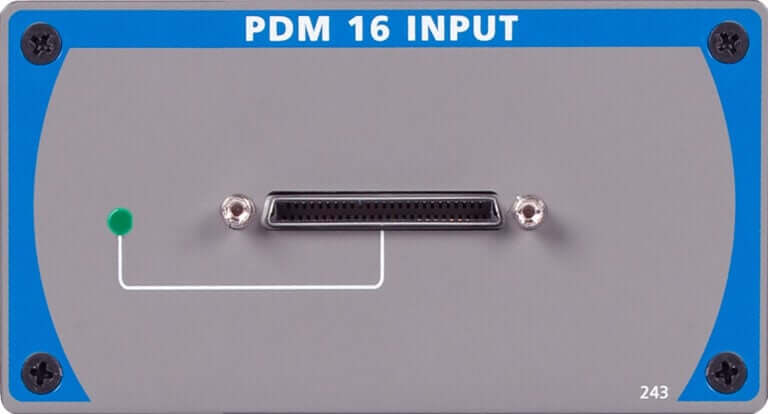

Opcja PDM 16 serii B APx zapewnia 16 kanałów akwizycji dla urządzeń audio, które mają wyjście PDM (takie jak mikrofony MEMS). Wszystkie 16 kanałów mogą być mierzone jednocześnie. Kable dostępne są w długościach 2, 5 i 10 metrów.

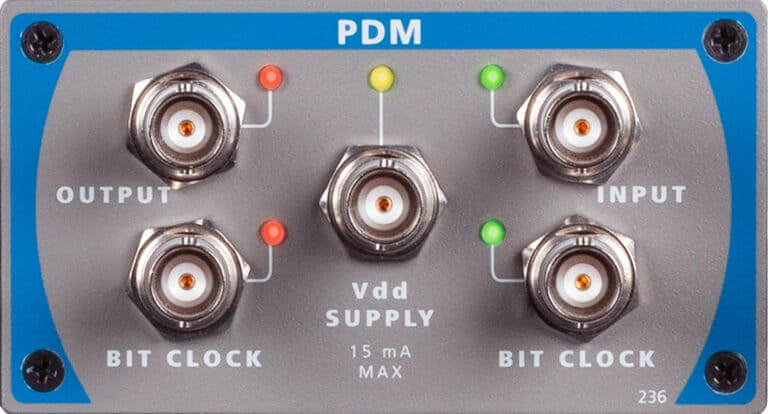

Opcja PDM APx serii B zapewnia bezpośrednie wejścia/wyjścia, modulację i decymację dla wydajnego testowania i analizy urządzeń PDM.
Potrzebujesz więcej kanałów pomiarowych?
Audio Precision oferuje szereg przełączników, które skutecznie i rozszerzają liczbę kanałów pomiarowych, zwiększając efektywność testów. Zapoznaj się
ze switcherami oraz innymi akcesoriami Audio Precision

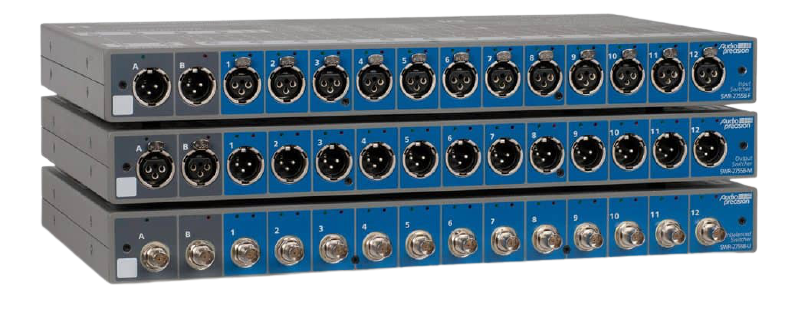

Seria switcherów SWR-2775
Pakiety funkcji pomiarowych
Funkcje pomiarowe dostępne w analizatorze APx516B mogą zostać dostosowane dokładnie pod wymagania pomiarowych, pozwalając
na zoptymalizowanie kosztów, związanych z finalnym systemem. Każda z funkcji pomiarowych może zostać dodana osobno lub w formie zestawów FLEX-Pack redukujących cenę całego systemu.
Rozszerzeniem funkcji pomiarowych jest seria plug-in poświęcona tematyce pomiarów zrozumiałości mowy. Dostępne rozszerzenia pokrywają najważniejsze algorytmy w tym: POLQA, PESQ, ABC-MRT i STI, oferując możliwość wyboru algorytmu zgodnie z wymaganiami pomiarowymi
Wszystkie funkcje pomiarowe oraz zestawy FLEX-Pack dostępne są w karcie katalogowej produktu
Specyfikacja
PARAMETRY SYSTEMOWE:
- THD+N (20 kHz BW): -100 dB + 2.0 µV
- Typical <-109 dB (1 kHz, 2.5V)
PARAMETRY GENERATORA:
- Zakres generowanego sygnału sinusoidalnego 2 Hz - 80.1 kHz
- Dokładność częstotliwości 3 ppm
- Sygnały pomiarowe IMD: SMPTE, MOD, DFD
- Maksymalne napięcie wyjściowe: 14,4 Vrms
- Dokładność amplitudy +/- 0,05 dB
- Płaskość pasma (10 Hz-20kHz) +/- 0,008 dB
- Konfiguracja wyjść analogowych: Symetryczne, niesymetryczne, tryb wspólny
- Generator sygnału Dolby/DTS: TAK
PARAMETRY ANALIZATORA:
- Maksymalna wartość napięcia wejściowego: 125 Vpk
- Maksymalne pasmo przenoszenia: >90 kHz
- Pomiary zniekształceń intermodulacyjnych: SMPTE, MOD, DFD
- Dokładność pomiaru amplitudy (1 kHz): +/- 0,05 dB
- Płaskość charakterystyki amplitudowej: (20 Hz 20 kHz): +/- 0,01 dB
- Poziom szumów własnych ≤2 µV
- Pomiary napięcia stałego: TAK
