Analizatory Audio serii APx52x B

Modułowe dwu i czterokanałowe analizatory audio


APx525 B jest dwukanałowym analizatorem audio przeznaczonym dla inżynierów badawczo rozwojowych oraz działów produkcyjnych, gdzie oczekuje się szybkiej i prostej obsługi szerokiego zakresu testów pomiarowych wraz z zaawansowanymi parametrami technicznymi.



Analizator APx525B posiada dwa zbalansowane i niezbalansowane wejścia i wyjścia analogowe oraz moduł cyfrowy, wyposażony w złącza AES/EBU, TOSLINK i SPDIF. APx526 jest rozbudowaną pod kątem złączy wejściowych wersją analizatora APx525 B, oferującą cztery zbalansowane i niezbalansowane analogowe kanały wejściowe. Seria APx 52x B, podobnie jak wszystkie analizatory Audio Precision dostarczana jest z akredytowanym świadectwem wzorcowania ISO:17025 i trzyletnią gwarancją.



Dodatkowo, oba analizatory mogą zostać rozszerzone o specjalne moduły cyfrowe takie jak: HDMI, bluetooth, PDM, PDM 16, AMC (Advance Master Clock), DSIO i ADIO, zapewniając niespotykany wśród innych producentów zakres możliwości pomiarowych.

Dostępne wersje:

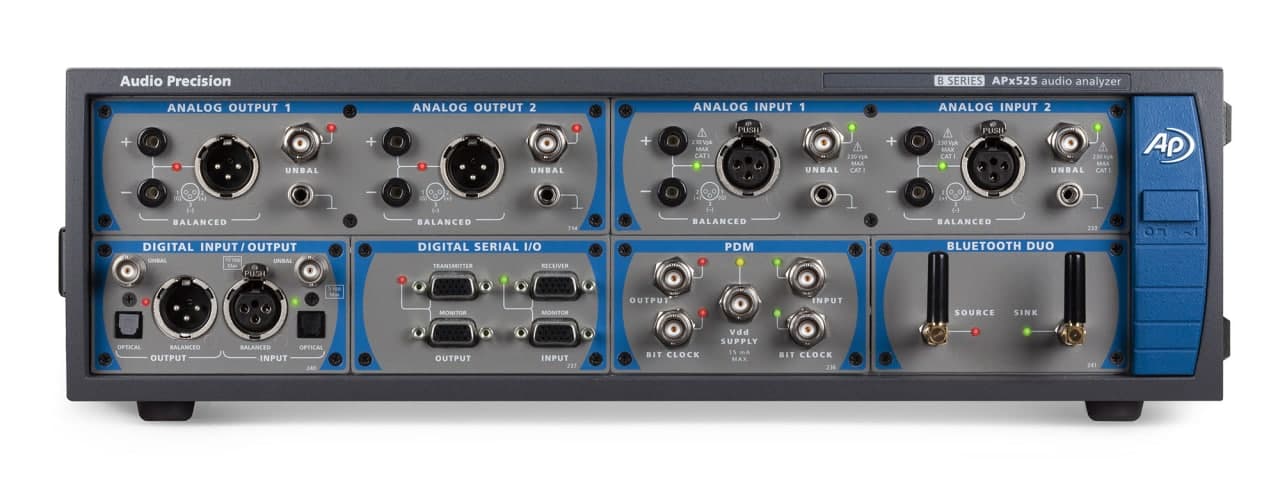

APx525 - standardowo wyposażony w dwa kanały analogowe oraz jeden kanał cyfrowy (AES/EBU, TOSLINK, SPDIF). Posiada możliwość rozbudowania o dodatkowe moduły I/O (HDMI, Bluetooth, DSIO, PDM).

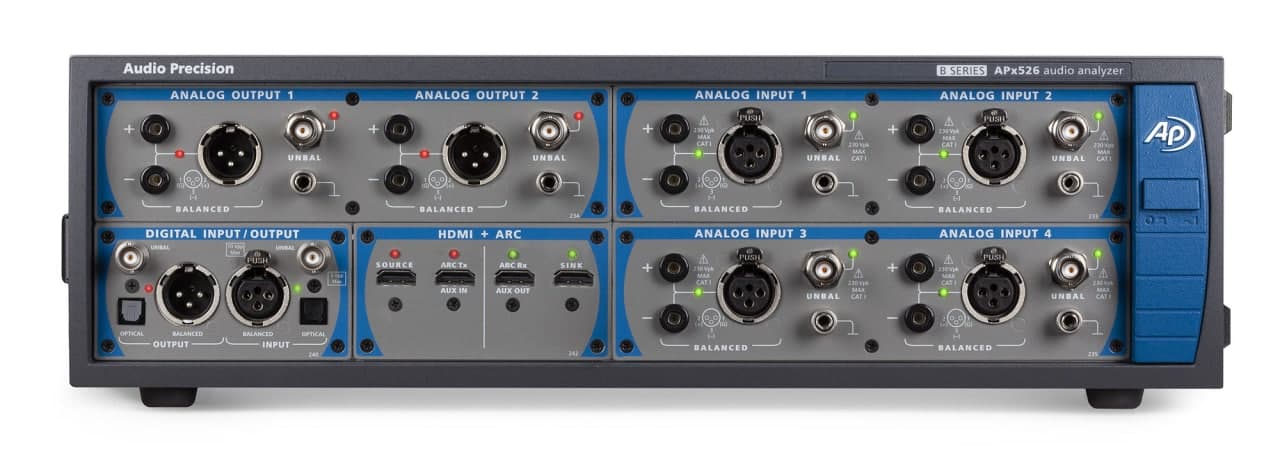

APx526 - jest on czterokanałową wersją analizatora APx525 wyposażoną w standardowe interfejsy I/O.

Jednoczesne pomiary sygnałów wejściowych

Najnowsza wersja oprogramowania APx 500 6.0 v pozwala na przeprowadzanie testów przy użyciu wielu złączy wejściowych w tym samym czasie. Funkcja ta umożliwia symultaniczne użycie kanałów cyfrowych oraz analogowych zarówno tych wbudowanych systemowo jak i tych z opcjonalnych modułów. Szeroka gama złączy w połączeniu z nową funkcjonalnością ułatwi i przyspieszy proces wykonywania pomiarów.

Jednoczesne pomiary sygnałów wejściowych

Najnowsza wersja oprogramowania APx 500 6.0 v pozwala na przeprowadzanie testów przy użyciu wielu złączy wejściowych w tym samym czasie. Funkcja ta umożliwia symultaniczne użycie kanałów cyfrowych oraz analogowych zarówno tych wbudowanych systemowo jak i tych z opcjonalnych modułów. Szeroka gama złączy w połączeniu z nową funkcjonalnością ułatwi i przyspieszy proces wykonywania pomiarów.

Pomiary Funkcji Przeniesienia

(dostępne od wersji v5.0)

Oprogramowanie APx500 zapewnia uzyskanie złożonej odpowiedzi częstotliwościowej badanych urządzeń audio, w tym wielkość i fazę widma. Zestaw specjalnie zaprojektowanych funkcji pozwala na użycie dowolnego szerokopasmowego sygnału, stwarzając możliwość wykorzystania urządzeń z serii AP jako wielokanałowe analizatory sygnału dynamicznego oraz poddanego FFT. Sygnały takie jak mowa, szum, czy muzyka  za pomocą funkcji przeniesienia mogą zostać przeanalizowane pod kątem widma, udostępniając złożoną odpowiedź częstotliwościową badanego urządzenia.

Sygnał Chirp w pętli pomiarowej

(dostępne od wersji v4.6)

Oprogramowanie APx500 pozwala na przeprowadzanie pomiarów w pętli przy użyciu  sygnału Chirp oraz sygnału sinusoidalnego zmiennego w funkcji częstotliwości. Użycie sygnału typu Chirp podczas wykonywanych badań pozwala w krótkim czasie na otrzymanie wielu kluczowych parametrów, a dodatkowa możliwość włączenia tych sygnałów do scenariuszy pomiarowych, gdzie bodźce mogą rozpoczynać się i kończyć na urządzeniu pomiarowym lub serwerze podłączonym do urządzenia usprawni procesy projektowe i badawcze, szczególnie dla urządzeń smart m. in. smartfonów, czy inteligentnych głośników.

Analiza Jittera

Wystąpienie Jittera podczas przetwarzania sygnału może powodować powstanie zniekształceń w sygnale wyjściowym. Przeprowadzenie analizy transferu oraz tolerancji Jittera pozwala na ujawnienie wywołanych strat i zniekształceń. Niestety ze względu na cenę oraz czas potrzebny na przeprowadzenie tego typu testów, jest ono pomijane na etapie projektowym. Analizatory Audio Precision pozwalają na generację oraz analizę Jittera, zwiększając jakości produkowanych rozwiązań audio.

Automatyzacja

Możliwość użycia interfejsu GUI do stworzenia kompleksowych procedur pozwalających na automatyzację obsługi programu i interakcję z zewnętrznymi aplikacjami prowadzi do znacznego usprawnienia procesu sterowania oraz oszczędności czasu i pieniędzy. Wszystkie te cechy sprawiają że oprogramowanie APx500 jest najbardziej zaawansowanym interfejsem pomiarowym dostępnym w branży audio.


APx API zapewnia możliwość tworzenia własnych, niestandardowych interfejsów oraz zewnętrznych aplikacji, pozwalających na zwiększenie automatyzacji procesu pomiarowego.
Audio Precision udostępnia również przykłady wraz z dokumentacją dla Visual Basic.NET, C#, MATLAB, LabVIEW, i Python.

Wspólna platforma

Wszystkie analizatory Audio Precision obsługiwane są poprzez jedną, wspólną aplikację, pozwalając na łatwy i szybki przepływ danych pomiędzy użytkownikami. Wszystkie testy i ustawienia zapisane jako pliki projektowe, mogą zostać przesłane i użyte na dowolnym analizatorze, optymalizując współpracę pomiędzy działami R&D, czy liniami produkcyjnymi. Pliki projektowe są kompatybilne pomiędzy analizatorami serii B oraz Legacy, dając możliwość usprawnienia stanowiska projektowego, bez obawy o utratę łączności z innymi urządzeniami. Ponadto Pliki projektowe mogą zawierać pliki z sygnałami testowymi jak i obrazy.


Dla łatwej i szybkiej prezentacji wyników badań, klientom czy producentom kontraktowym, analizatory APx automatycznie generują szeroką gamę raportów z danymi przedstawionymi w formie wykresów i tabel. Możliwy jest również eksport plików do formatów PDF, HTML, Excel, CSV, RTF lub MATLAB.

Analiza protokołów cyfrowych

Współczesne urządzenia RTV takiej jak odtwarzacze Blu-ray, telewizory, amplitunery kina domowego do transmisji danych używają interfejsów cyfrowych, m.in. Toslink, S/PDIF, HDMI. Cyfrowy sygnał oprócz danych audio zawiera również informację pomocnicze o sygnale, metadane. APx METADATA analizuję, dekodowanie i wyświetlanie metadanych w miarę ich rejestracji z testowanego urządzenia.

Opcje sprzętowe

HPO- AG52 BW52

Zaprojektowany do testów wzmacniaczy mocy, moduł AG52 pozwala na generowanie fal kwadratowych z czasem narastania wynoszącym 2 ms oraz pozwala na poprawę wartości parametru THD+N do - 110 dB. AG52 generuje sygnał DIM100, 30, fale  kwadratowe i zwiększa maksymalne napięcie wejściowe z 21,21 Vrms do 26.66 Vrms (dla wyjść zbalansowanych).


Rozszerzenie BW52 zapewnia maksymalna długość bufora FFT równa 1.248 mp, pasmo przenoszenia równe 1 Mhz i 24 bitową dynamike. Jest to idealne rozwiązania do projektowania wzmacniaczy klasy D.

Advanced Digital I/O

Moduł ten zapewnia szereg cyfrowych złączy wejściowych i wyjściowych: zbalansowane złącze AES/EBU (XLR), niezbalansowane SPDIF (BNC) oraz optyczne (Toslink).

Moduł AMC

Moduł AMC (Advence Master Clock) pozwala na generację oraz odbiór sygnału zegara, synchronizując analizatory serii APx52x B z zewnętrznymi urządzeniami. Moduł ten poprzez oprogramowanie APx500 umożliwia również generację oraz analizę jittera z cyfrowych modułów takich jak ADIO i PDM.

ASIO

Rozszerzenie APx ASIO umożliwia połączenie analizatorów Audio Precision z urządzeniami obsługującymi standard ASIO. Oprogramowanie umożliwia skonfigurowanie 16 kanałów ASIO.

Bluetooth Duo

APx Bluetooth Duo™, jest najnowszym modułem Audio Precision, służącym do komunikacji przy użyciu Bluetooth®. Nowa konstrukcja zapewnia, szybsze parowanie z urządzeniami, szerszy wybór kodeków A2DP, zwiększenie funkcji pomiarowych i lepsze ekranowanie RF do użytku w środowisku produkcyjnym. APx DUO wspiera podstawową specyfikację Bluetooth v.4.2,HSP v1.2, HFP v.17,A2DP v1.3. i AVRCP v1.4.


Uwaga: APx Bluetooth DUO obsługiwany jest przez oprogramowanie APx500 od wersji v4.5 i może zostać zainstalowany w obudowie “TYPU E” (produkowanej od sierpnia 2012).

PDM 16

PDM 16 jest modułem pozwalającym uzyskać do 16 kanałów PDM, zapewniających dokładne próbkowanie informacji o fazie między kanałami. Moduł ten, wraz z zewnętrznym interfejsem, zapewniającym przesył sygnałów do 10 metrów pozwolą na swobodną obsługę mikrofonów MEMS w komorze bezechowej. Dodatkowo w celu testów, zewnętrznemu urządzeniu zapewnione jest zasilanie do 50 mV.

PDM

Moduł APx PDM pozwala na łączność z urządzeniami wyposażonymi w wyjście PDM. Do grupy takich urządzeń zaliczają się m. in mikrofony typu MEMS. Oprócz podstawowych pomiarów audio, moduł PDM zapewnia również pomiary napięcia DC, PSR i zmiennej częstotliwości próbkowania.

Digital Serial I/O

Moduł DSIO ( Digital Seria In/Out) pozwala na wielokanałowe, bezpośrednie połączenie z poziomu układów scalonych I2S, TDM jak i innych interfejsów szeregowych.

HDMI + ARC

Moduł APx HDMI umożliwia łączność z takimi urządzeniami jak: amplitunery kina domowego, odtwarzanie DVD i Blu-ray Disc™, czy telewizory, pozwalając na przeprowadzenie pomiarów jakości sygnału audio i zgodności formatu audio. Moduł ten obsługuje zarówno pliki nieskompresowane jak i te poddane kompresji ułatwiając rozwiązanie problemów ze zgodnością komponentów, decymacją, transkodowaniem czy próbkowaniem.

Opcje oprogramowania

Percepcyjne testy audio

  • Percepcyjny test audio: POLQA (SW-POLQA-2)

Percepcyjny pomiar audio zwracający subiektywną ocenę jakości mowy przy użyciu nowej generacji algorytmu POLQA.( Dzięki obsłudzę technologii DH Voice, 3G, 4G/ LTE stała się następcą dla PESQ).


  • Percepcyjny test audio: PESQ (SW-PESQ)

Jest poprawioną wersją powszechnie używanego testu oceny jakości mowy na urządzeniach telekomunikacyjnych.


  • Test zrozumiałości mowy: Pomiary ABC-MRT (SW-ABC-MRT)

Wtyczka Apx ABC-MRT jest dodatkowym pomiarem akustycznym w oprogramowaniu APx500 pozwalająca na pomiary zrozumiałości mowy w oparciu o algorytmy ABC-MRT opracowane przez Institute for Telecommunication Sciences (ITS) należącej do United States National Telecommunications and Information Administration (NTIA)

  • Test zrozumiałości mowy: Współczynnik zrozumiałości mowy (SW-STI)

SW-STI jest wtyczką pozwalająca na przeprowadzenie pomiarów wskaźnika transmisji mowy STI (Speech Transmission Index) przy użyciu metody STIPA.

Parametry generatora

  • Zakres generowanego sygnału sinusoidalnego 0,1 Hz - 80,1 kHz
  • Dokładność częstotliwości 2 ppm
  • Sygnały pomiarowe IMD: SMPTE, MOD, DFD
  • Maksymalne napięcie wejściowe 21,21 Vrms (26,66 Vrms z zainstalowaną opcją AG52)
  • Dokładność amplitudy  +/- 0,03 dB
  • Płaskość pasma (20 Hz- 20 kHz)  +/- 0,008 dB
  • Szczątkowe THD+N ( dla pasma do 20 kHz)

-105 dB +  1.4 µV

-Typowy <–108 dB (1 kHz, 2,5 V)

-Typowy <–110 dB (1 kHz, 2,5 V – z zainstalowaną opcją AG52 )

  • Konfiguracja wyjść analogowych: Symetryczne, niesymetryczne
  • Wyjściowa częstotliwość próbkowania:

-27kS/s-200 kS/s

-27kS/s-108 kS/s (złącze optyczne)

  • Generator sygnału Dolby/DTS: TAK

Parametry analizatora

  • Maksymalna wartość napięcia wejściowego: 230 Vpk
  • Maksymalne pasmo przenoszenia:

-90 kHz
-1 MHz (z rozszerzeniem BW52)

  • Pomiary zniekształceń intermodulacyjnych: SMPTE, MOD, DFD
  • Dokładność pomiaru amplitudy (1 kHz): +/- 0,03 dB
  • Płaskość charakterystyki amplitudowej: (20 Hz - 20 kHz): +/- 0,008 dB
  • Poziom szumów własnych  ≤1,3 µV
  • Analizator pojedynczych harmonicznych d2-d10
  • Maksymalna długość bufora FFT: 1248 FFT
  • Pomiary napięcia stałego: TAK

Parametry analizatora

  • System operacyjny Microsoft Windows 10 (64-bit)
  • 1 szt. USB 2.0 lub USB 3.0 lub 2szt. dla użycia opcjonalnego switchera.
  • Procesor Intel i5 lub lepszy, z zegarem minimum 2,5 Ghz, obsługiwane są również procesory AMD o podobnej specyfikacji
  • Minimum 8 GB pamięci RAM (zalecane 16 GB)
    połączenie internetowe lub napęd CD-ROM (w celu dostępu do oprogramowania APx500
  • Minimum 1,5 GB wolnej przestrzeni na dysku twardym. Zalecany jest dysk SSD.
  • Karta graficzna z obsługą SXGA (1280 x 1024). Zalecana jest rozdzielczość 1900 x 1080 lub większa.
  • Więcej informacji dostępnych jest na stronie https://www.ap.com/technical-library/ap-software-windows-version-compatibility/

Uwagi

Wydajność systemu zależy od szybkości procesora: szybszy procesor przyniesie lepsze rezultaty pomiarowe.
