Seria filtrów dolnoprzepustowych Audio Precision AUX- 0025 / 0040 / 0100 została zaprojektowana specjalnie do pomiarów wzmacniaczy mocy pracujących w klasie D, zapewniając redukcję składowych powstałych w procesie wzmacniania sygnału. Seria AUX używa pasywnych komponentów optymalizujących wydajność filtrów wraz z niestandardowymi cewkami zaprojektowanymi do obsługi sygnałów o dużej mocy i generujących minimalne zniekształcenia dla niskich częstotliwości.

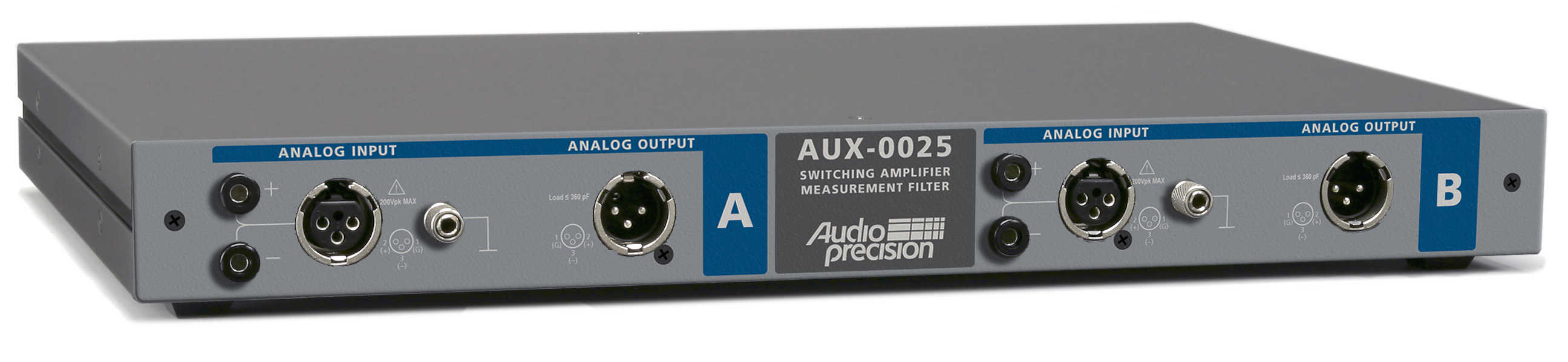

AUX-0025 to 2-kanałowy pasywny filtr dolnoprzepustowy zaprojektowany przez Audio Precision, specjalnie do precyzyjnych pomiarów wzmacniaczy przełączających, takich jak wzmacniacze klasy D. Dzięki pasmu przenoszenia 20 Hz – 20 kHz oraz wysokiej skuteczności tłumienia zakłóceń poza pasmem (>50 dB w zakresie 250 kHz – 20 MHz), filtr zapewnia dokładne wyniki pomiarów, eliminując wpływ szybkich zboczy sygnału przełączającego. Kompatybilny z analizatorami serii APx555, APx52x oraz 2700. Dostarczany z niskopojemnościowymi kablami XLR, gotowy do integracji w środowiskach pomiarowych. Idealny dla laboratoriów R&D, producentów elektroniki audio oraz specjalistów ds. testów jakościowych.

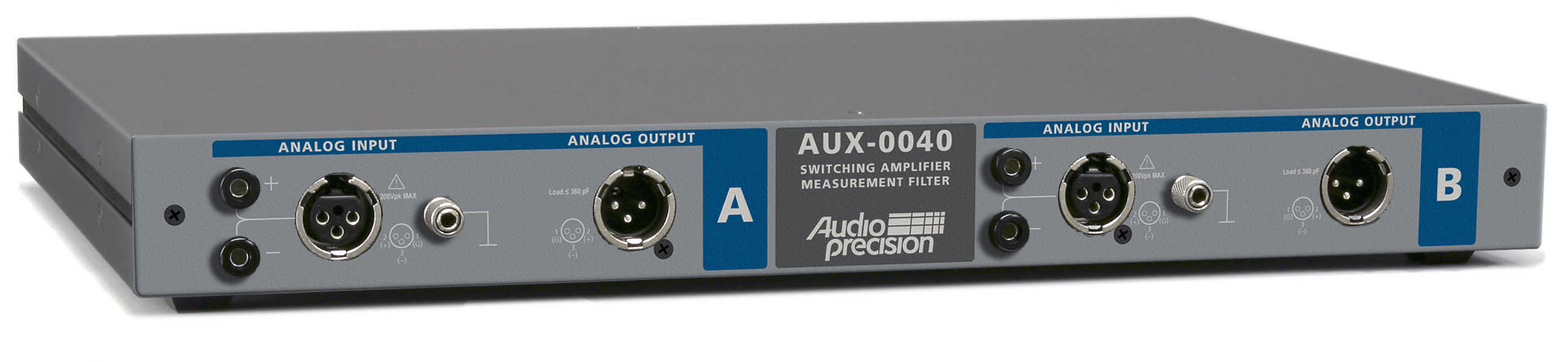

AUX-0040 jest dwukanałowym, pasywnym filtrem z pasmem przenoszenia od 20 Hz do 40 kHz, zaprojektowanym do użytkowania z dwukanałowymi analizatorami audio, takimi jak APx555 B, APx52x B lub APx515 B.
AUX-0100 jest ośmiokanałowym, pasywnym filtrem z pasmem przenoszenia od 20 Hz do 20 kHz, zaprojektowanym do użytku z wielokanałowymi analizatorami audio, takimi jak APx585 lub APx586.
Producenci wzmacniaczy mocy coraz częściej decydują się na użycie w swoich produktach wzmacniaczy impulsowych. Podyktowane jest to niższą ceną, małymi rozmiarami i efektywnością, jak i dużą mocą i dłuższą żywotnością baterii. Wszystkie powyższe zalety sprawiły, że wzmacniacze klasy D stają się już standardem w takich branżach jak motoryzacja lub elektronika użytkowa. Należy jednak pamiętać, że wzmacniacze impulsowe oprócz szeregu zalet przysporzyły również nowych wyzwań w procesach pomiarowych.
Przełączanie tranzystorów pomiędzy stanem pracy a spoczynku prowadzi do powstania stromych zboczy w widmie sygnału wyjściowego o wartości równej równej częstotliwości przełączania. Tego typu zniekształcenia nie stanowią problemu dla typowego obciążenia występującego przykładowo w głośnikach, lecz mogą utrudniać proces analizy sygnału wejściowego w analizatorach audio. W rezultacie przeprowadzanie pomiarów bez filtracji sygnału może powodować otrzymanie zafałszowanych i nieprzewidywalnych wyników, co wpływa negatywnie zarówno na proces projektowy i produkcyjny.

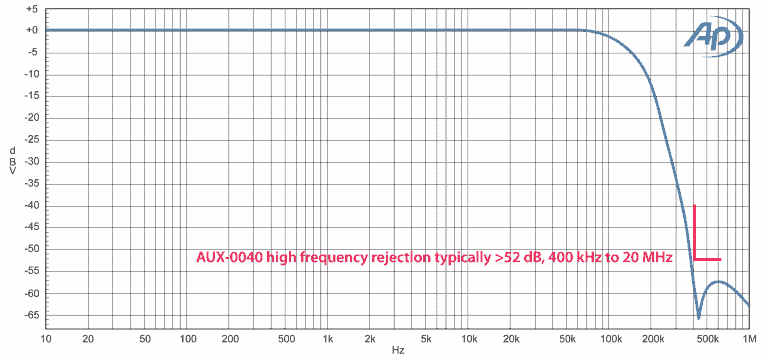

Tłumienie wysokich składowych przez filtr AUX-0040
Tłumienie wysokich składowych przez filtry AUX-0025 i AUX-0100
Rozwiązaniem problemu związanego z pomiarami impulsowych wzmacniaczy mocy jest wstępna obróbka sygnału generowanego przez wzmacniacz. Sposobem na to jest zastosowanie filtrów dolnoprzepustowych, które przepuszcząją pierwotny sygnał audio bez wprowadzonych zniekształceń. Dodatkowo zastosowanie konstrukcji pasywnej pomaga w optymalizowaniu jego pracy, nie wprowadzając przy tym dodatkowych szumów lub zniekształceń.

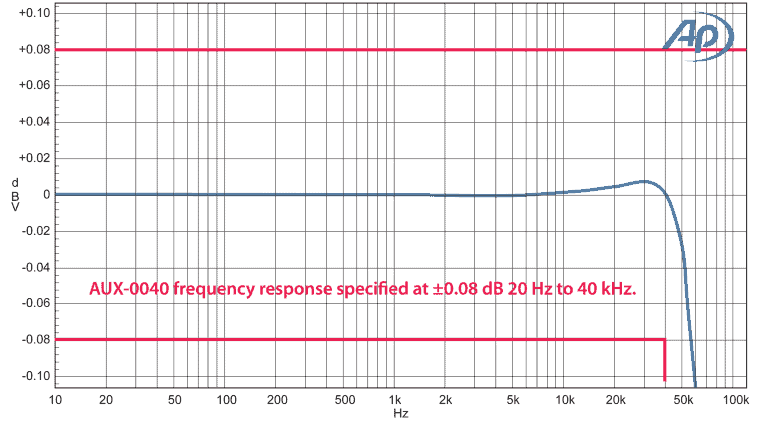

Pasmo przenoszenia przy użyciu AUX-0040
Pasmo przenoszenia przy użyciu AUX-0025 i AUX-0100

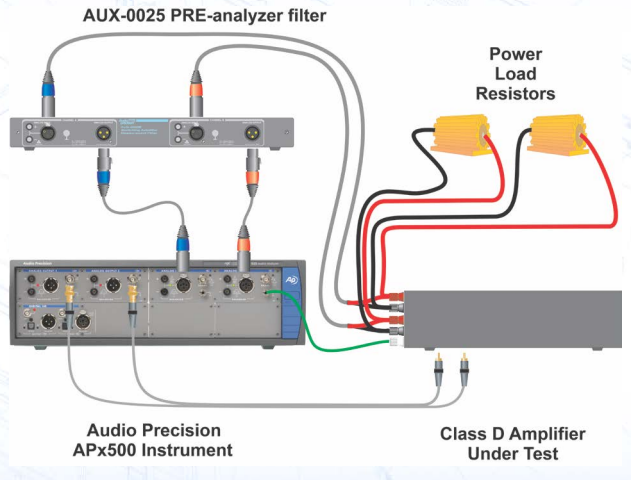

Sposób podłączenia filtrów z serii AUX przy pomiarach wzmacniaczy impulsowych.
Liczba kanałów:
- 2 (AUX-0025 i AUX-0040)
- 8 (AUX-0100)
Pasmo przenoszenia:
- +/- 0,05 dB, 20 Hz - 20 kHz (AUX-0025 i AUX-0100)
- +/- 0,08 dB, 20 Hz - 40 kHz (AUX-0040)
Tłumienność: -0,054 dB
Tłumienie wysokich częstotliwości:
- >50 dB, 250 kHz - 20 MHz (AUX-0025 & AUX-0100)
- >52 dB, 400 kHz - 20 MHz (AUX-0040)
Maksymalne napięcie wejściowe:
- 200 Vpk (140 Vrms) DC do 7,5 kHz zmniejszenie do 75 Vpk (53 Vrms), 20 kHz do 2 MHz (AUX-0025 & AUX-0100)
- 200 Vpk (140 Vrms) DC do 15 kHz zmniejszenie do 75 Vpk (53 Vrms), 40 kHz do 2 MHz (AUX-0040)
Przesłuchy międzykanałowe:
- 90 dB przy 20 kHz (AUX-0025 & AUX-0040)
- 82 dB przy 20 kHz ( AUX-0100)
Zniekształcenia:
- harmoniczne: <-110 dB (70 Vpp, 1 kHz)
- intermodulacyjne: <-100 dB (70 Vpp, dla dwutonu 18 kHz i 20 kHz)
