Czym jest modulacja PDM?
Pulse Density Modulation (PDM) to jednobitowy, wysokoczęstotliwościowy strumień danych, który przekazuje sygnał poprzez modulację gęstości impulsów. PDM jest powszechnie stosowany jako cyfrowe wyjście mikrofonów MEMS (mikro-elektro-mechanicznych), które są integralnymi komponentami w smartfonach, aparatach słuchowych, komputerach mobilnych, systemach motoryzacyjnych, inteligentnych głośnikach i innych systemach IoT.
Zastosowania modułów PDM Audio Precision
Moduły PDM od Audio Precision umożliwiają bezpośrednie podłączenie urządzeń audio z wyjściem PDM (np. mikrofony MEMS) lub wejściem PDM (np. dekymatory w układach smartfonów). Oferują one zmienne napięcie DC, zmienną częstotliwość próbkowania oraz pomiar PSR (odrzutu zasilania), co pozwala na kompleksowe testowanie parametrów operacyjnych urządzeń.
Audio Precision PDM Line Driver do testowania mikrofonów MEMS
Booster (wzmacniacz) modulacji gęstości impulsów (PDM) - Audio Precision PDM Line Driver rozwiązuje kluczowy problem występujący w pomiarach mikrofonów MEMS, związany z odległością badanego urządzenia od stanowiska pomiarowego.
Sygnał w modulacji PDM jest reprezentowany za pomocą jednobitowych próbek poddanych nadpróbkowaniu, gdzie współczynnik nadpróbkowania wynosi zazwyczaj 64. Oznacza to, że w celu przedstawienia sygnału PCM próbkowanego z częstotliwością 48 kHz w mikrofonach MEMS zastosowane zostanie próbkowanie z wartością 64-krotnie większą, dając w tym przypadku częstotliwość próbkowania równą 3,072 MHz. Mała moc wraz z innymi ograniczeniami Mikrofonów MEMS sprawiają, że w przypadku tak dużych wartości próbkowania górny zakres częstotliwości może zostać zniekształcony poprzez pojemność kabla, szczególnie gdy odległość stanowiska pomiarowego od mikrofonów MEMS wynosi więcej niż 1 metr.
AP PDM Line Driver stanowi bufor dla sygnału PDM, dając możliwość wykorzystania przewodów łączących mikrofony MEMS z analizatorem o długości nawet do 13,7 m.
Schemat połączeniowy mikrofonu typu MEMS, AP PDM Line Driver i analizatora Audio Precision.

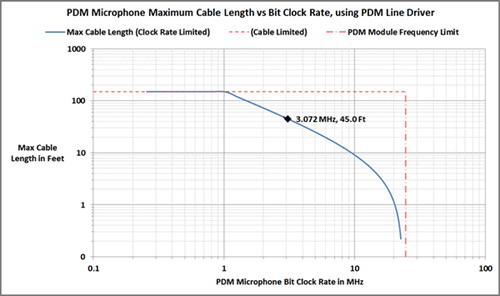

Wykres przedstawiający maksymalną długość przewodu dla różnych wartości częstotliwości próbkowania.
