Interfejsy ECHO AIO to modułowy system pomiarowy przeznaczony do produkcyjnych testów audio oraz weryfikacji/zapewnienia jakości komponentów, jak i gotowych produktów. Dostępne moduły przystosowane zostały do pomiarów elektroakustycznych w dziedzinie analogowej, cyfrowej oraz pomiarów akustycznych z wykorzystaniem mikrofonów pomiarowych i głośników.
Modułowa konstrukcja interfejsów audio, pozwala na połączenie wielu samodzielnych jednostek w jeden zintegrowany system pomiarowy. Gotowy Interfejs ECHO-AIO może zawierać jeden lub dwa moduły w dowolnej kombinacji, pozwalając na skonstruowanie systemy dedykowanego konkretnym urządzenikm lub będący uniwersalną wielokanałową jednostką pomiarową.
System dedykowany pomiarom głośników i zestawów słuchawkowych
Uniwersalny system wielokanałowy wyposażony w 4 wejściowe kanały lin/mic, 2 generatory sygnału i 10 kanałowy cyfrowy moduł TDM
Dostępne moduły:
Interfejsy ECHO AIO są w pełni kompatybilne z oprogramowaniem APx500, pozwalając na korzystanie z bogatej biblioteki testów audio. Dzięki pełnej automatyzacji procesów, scenariuszom pomiarowych i gotowych skryptów API dostarczanych przez producenta, interfejsy mogą zostać wykorzystane w wielu masowych testach produkcyjnych.
ECHO AIO-A
Uniwersalny moduł audio zaprojektowany do produkcyjnych pomiarów akustycznych i elektroakustycznych takich urządzeń jak głośniki, słuchawki i wzmacniacze. Dzięki 4 zasilaczom ICP/CCP/IEPE interfejs sprawdzi się doskonale przy pomiarach z wykorzystaniem mikrofonów, symulatorów ucha i ust, nie wymagając dodatkowych akcesoriów.
ECHO AIO-H
Moduł audio dedykowany produkcyjnym i projektowym testom słuchawek oraz ochronników słuchu. Interfejs został wyposażony w 2 kanały wejściowe z mikrofonowymi zasilaczami ICP/CCP/IEPE oraz wzmacniacz słuchawkowy z wzorcowym rezystorem, pozwalając rozszerzyć standardowe testy zestawów słuchawkowych o pomiary impedancji.
ECHO AIO-L
Uniwersalny interfejs dedykowany wielokanałowym pomiarom elektroakustycznym i akustycznym. Każde z 4 złączy wejściowych zostało wyposażone w zasilacz mikrofonowy ICP/CCP, umożliwiając bezpośrednie użycie mikrofonów wstępnie spolaryzowanych. Moduł posiada dodatkowe dwa zbalansowane złącza generatora sygnału.

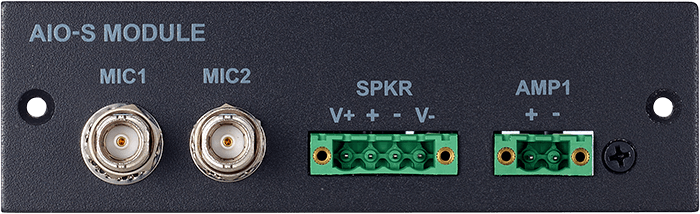

ECHO AIO-S
Moduł audio dedykowany produkcyjnym pomiarom głośników. Dwa kanały wzmacniacza mocy z dodatkowym wzorcowym rezystorem umożliwiają rozszerzenie standardowych testów o pomiary modułu impedancji i parametrów Thiele-Small'a. Dwa złącza wejściowe posiadają zasilacze ICP/CCP, umożliwiając bezpośrednie wykorzystanie mikrofonów pomiarowych.

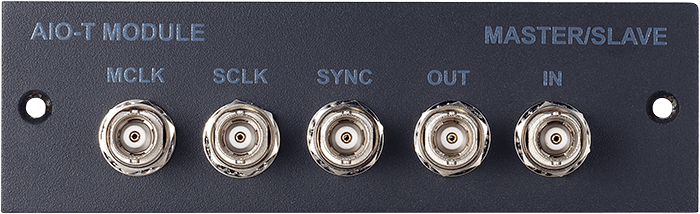

ECHO AIO-T
Moduł audio dedykowany wielokanałowym pomiarom w domenie cyfrowej takich urządzeń jak przetworniki analogowe cyfrowe (DAC), systemy DSP i układy scalone. Interfejs oferuje dostęp do 2, 4, 8 lub 10 cyfrowych kanałów audio poprzez TDM z częstotliwością próbkowania do 192 kHz i dynamiką 32 bitów.
Echo AIO-C
Moduł dedykowany zapewnieniu komunikacji z innymi urządzeniami w trakcie trwania pomiarów audio. Interfejs zawiera 8 sterujących kanałów wejściowych i wyjściowych GPIO, gniazdo zasilacza z opcją symulacji baterii i czujnik pozwalający na śledzenie ciśnienia, temperatury i wilgotności w środowisku badawczym.
