Konfiguracja interfejsu ECHO ATS z oprogramowaniem APx500

ECHO ATS to nowy interfejs pomiarowy dedykowany wielokanałowym testom akustycznym, zarówno na etapie projektowym, jak i produkcyjnym. Sam system nie posiada własnego oprogramowania pomiarowego, natomiast dzięki kompatybilności z ASIO umożliwia synchronizację z oprogramowaniem pomiarowym Audio Precision APx500. Interfejs stanowi wtedy interesującą alternatywę dla analizatorów AP, szczególnie tam, gdzie większy nacisk położony jest na liczbę kanałów, a nie na same osiągi techniczne. Taka sytuacja często spotykana jest w produkcyjnych pomiarach akustycznych komponentów urządzeń smart, słuchawek lub innych systemów elektroakustycznych.

Przypisanie kanałów

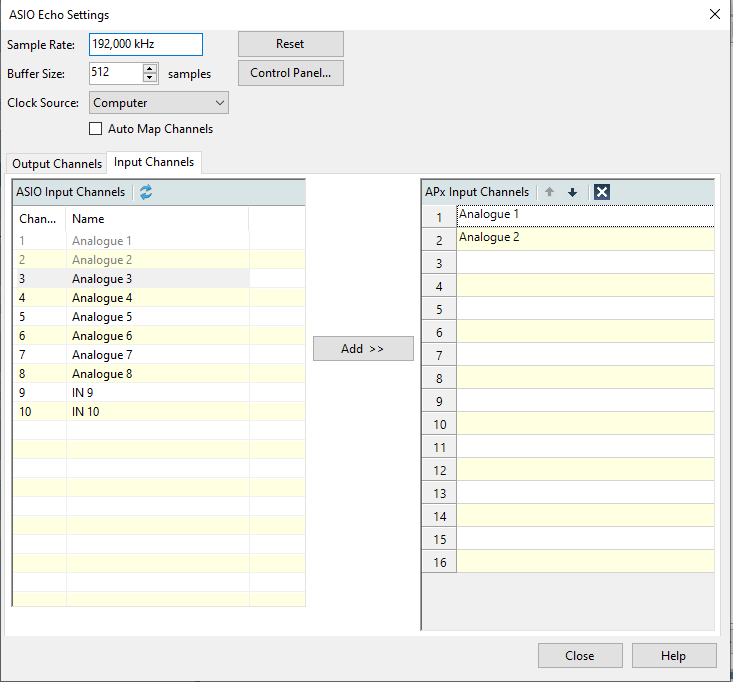

Po wyborze urządzenia pomiarowego oprogramowanie APx automatycznie przypisuje dostępne kanały wejściowe i wyjściowe, razem z domyślną częstotliwością próbkowania, buforem i źródłem zegara. Wszystkie te parametry mogą być dowolnie zmienione w dedykowanym oknie ustawień. Fizyczne złącza mogą zostać dowolnie przypisane do kanałów pomiarowych osobno dla kanałów wejściowych i wyjściowych.

Konfiguracja analogowych złączy wejściowych

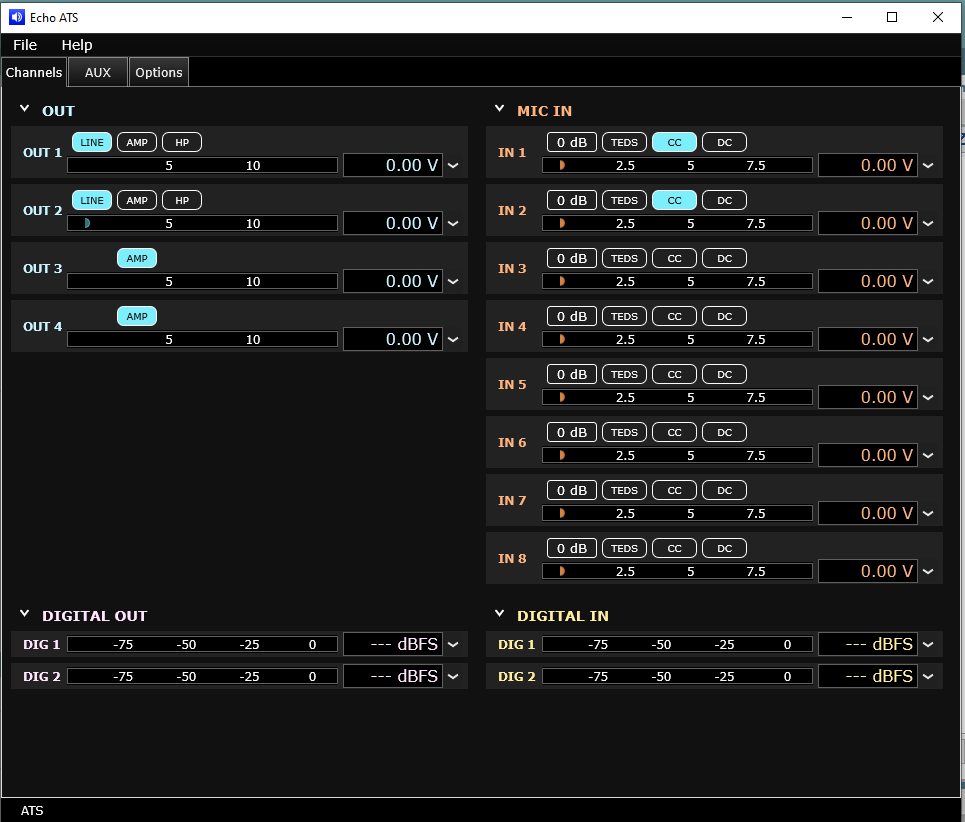

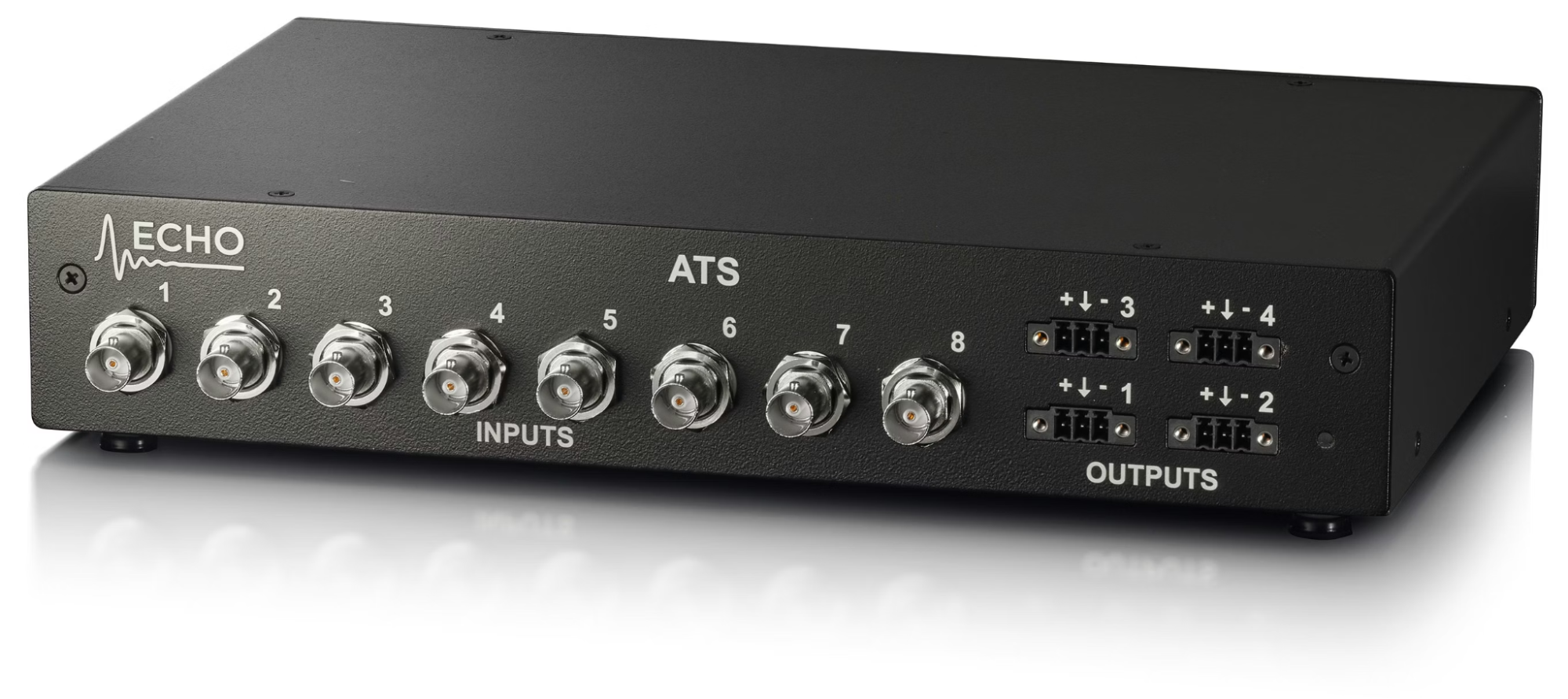

Interfejs wyposażony został w 8 kanałów pomiarowych z wbudowanymi zasilaczami mikrofonowymi CCP/IEPE oraz wsparciem technologii TEDS. Oznacza to, że mikrofony wstępnie spolaryzowane mogą zostać podłączone bezpośrednio do modułu bez dodatkowych zasilaczy mikrofonowych. Wsparcie TEDS pozwala z kolei odczytać dane zapisane w chipie mikrofonu, m.in. typ, czułość czy numer seryjny. Zarządzanie zasilaczami CCP i TEDS odbywa się poprzez oprogramowanie sterujące producenta.

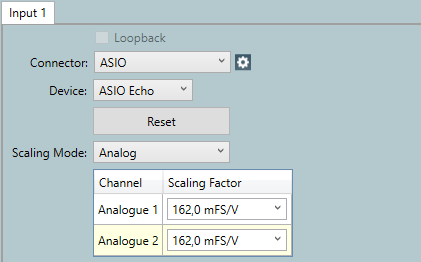

W przypadku interfejsów audio oprogramowanie APx500 pozwala na pomiar w domenie cyfrowej, posługując się jednostkami FS i dBFS, jak i na wyskalowanie wartości interfejsu i dalsze pomiary z użyciem analogowych jednostek, takich jak V czy dBV. W przypadku złączy wejściowych wartość współczynnika skalowania wynosi 0,162 FS/V.

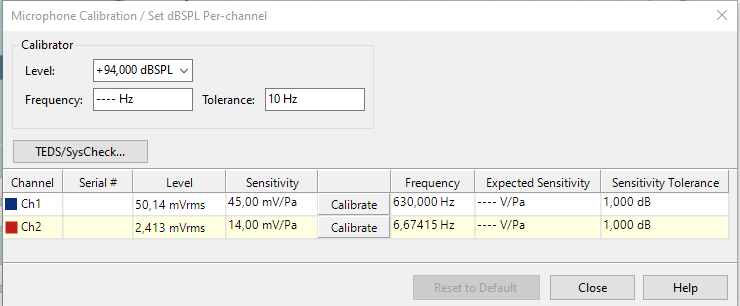

W przypadku interfejsów audio oprogramowanie APx500 pozwala na pomiar w domenie cyfrowej, posługując się jednostkami FS i dBFS, jak i na wyskalowanie wartości interfejsu i dalsze pomiary z użyciem analogowych jednostek, takich jak V czy dBV. W przypadku złączy wejściowych wartość współczynnika skalowania wynosi 0,162 FS/V. Pierwsza, wykorzystując kalibrator akustyczny, pozwala skalibrować wejście bez potrzeby wcześniejszego ustalania współczynnika skalowania.

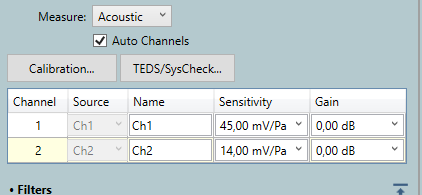

Jeżeli jednak nie wykorzystujemy kalibratora akustycznego, należy w pierwszej kolejności ustawić współczynnik skalowania na wcześniej wspomnianą wartość 0,162 FS/V, a następnie, za pomocą parametrów odczytanych z TEDS lub ze świadectwa wzorcowania mikrofonu, wprowadzić jego czułość.

Konfiguracja analogowych złączy wyjściowych

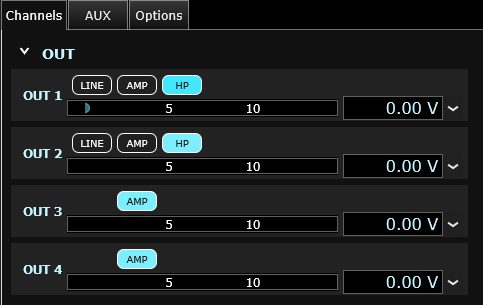

Urządzenie wyposażone zostało w 4 kanały wyjściowe z różnymi możliwościami. Kanały 1 i 2 mogą być płynnie przełączane między trzema dostępnymi opcjami: AMP, Line i HP, podczas gdy kanały 3 i 4 dedykowane są konkretnie wyjściu wzmacniacza (AMP). Przełączanie między opcjami kanałów 1 i 2 odbywa się również w programie sterującym producenta.

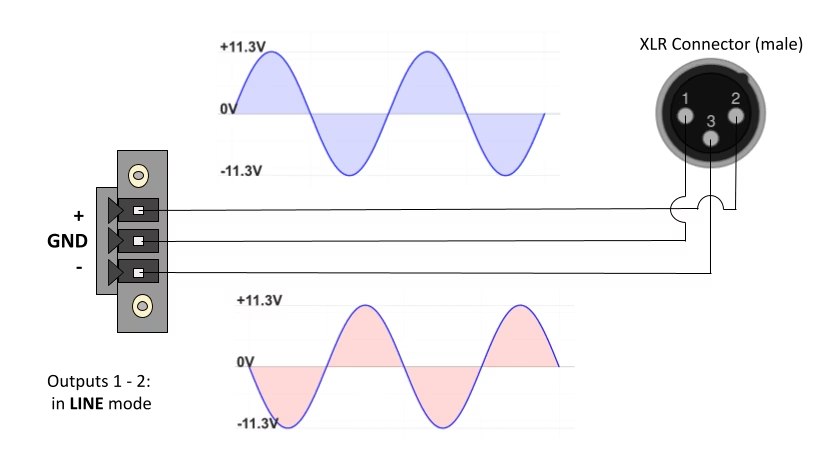

• Line – wyjście liniowe, które w zależności od podłączenia pełnić będzie funkcję podłączenia symetrycznego lub niesymetrycznego.

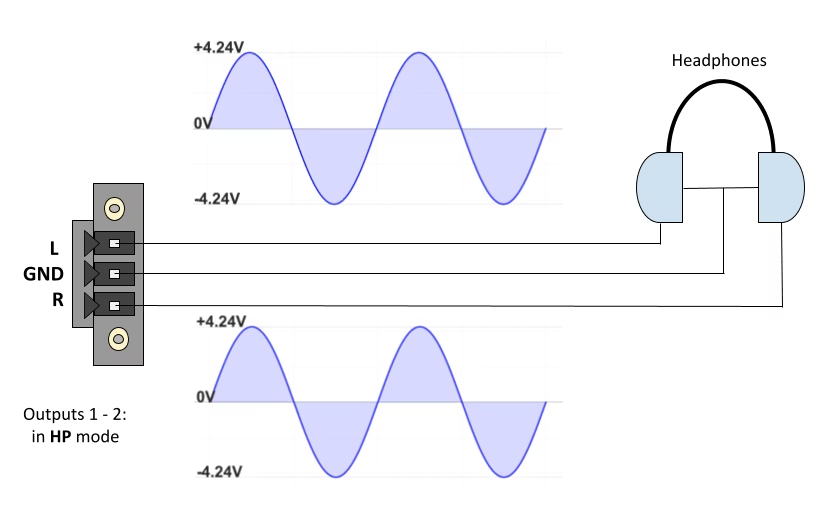

• HP – zoptymalizowany pod kątem testowania słuchawek przewodowych; tryb zapewnia wyjścia single-ended ze wspólną masą.

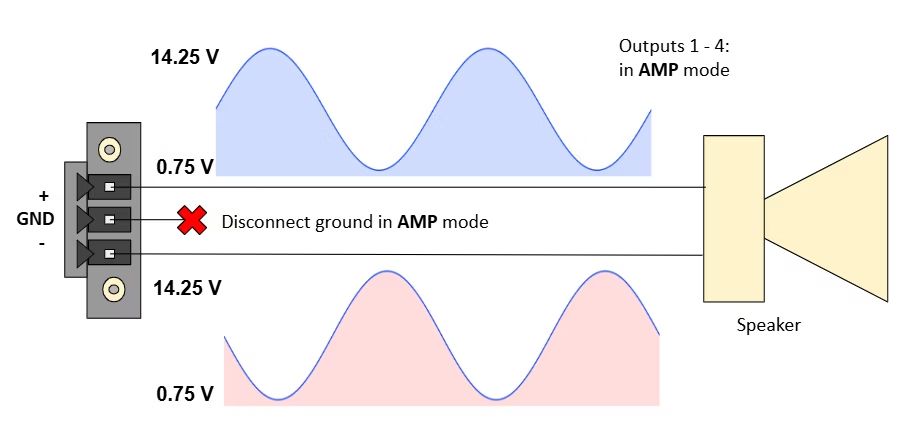

• AMP – wzmacniacz klasy D zaprojektowany do pomiarów akustycznych.

W zależności od wybranego typu źródła należy ustawić odpowiadającą mu wartość skalowania. Jest to odpowiednio:

IO Type

Line (unbalanced)

Line (balanced)

Headphone

Amplifier/Speaker

Scaling Factor

4.0 V/FS

8.0 V/FS

3.0 V/FS

9.545 V/FS

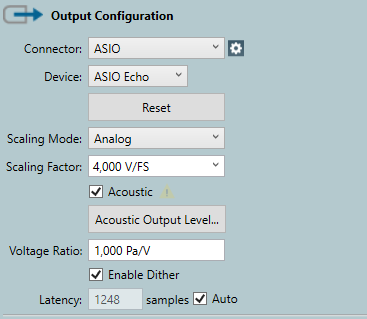

Audio Precision udostępnia również tryb akustyczny dla złącza wyjściowego. Pozwala on skonfigurować łańcuch pomiarowy na podstawie wcześniejszej kalibracji mikrofonu. Dzięki temu możliwe będzie automatyczne ustawienie konkretnej wartości dB SPL, która powinna docierać do mikrofonu. Również późniejsza zmiana poziomów odbywa się bezpośrednio w dB SPL.

Kanały cyfrowe

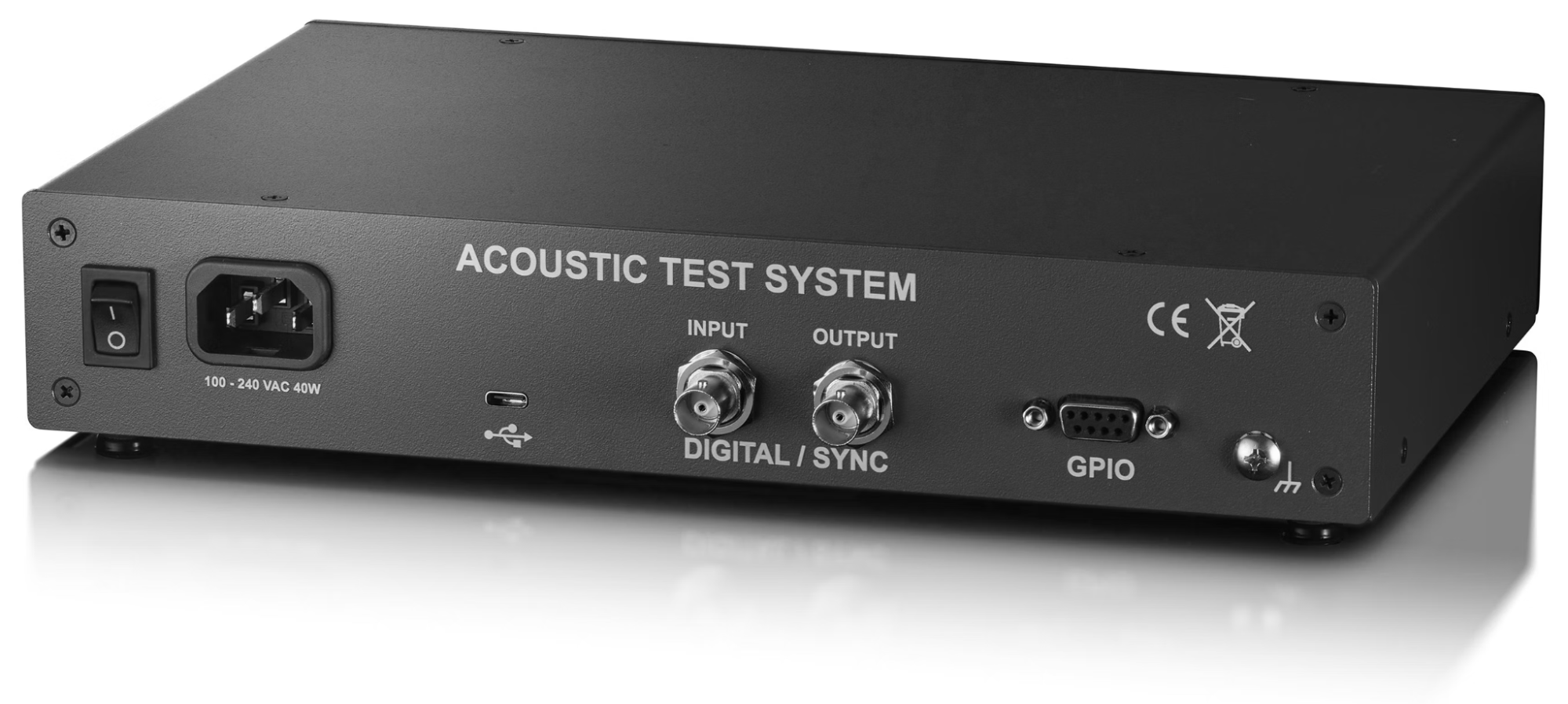

Tylny panel urządzenia wyposażony został w cyfrowe złącze wejściowe i wyjściowe. Panel może być przełączany pomiędzy opcją Word Clock lub dwukanałowym sygnałem S/PDIF. Dzięki tym ustawieniom, w zależności od potrzeby, możliwa jest synchronizacja zegara lub wykonanie pomiarów audio w domenie cyfrowej, np. z wykorzystaniem urządzenia smart lub przetwornika cyfrowo-analogowego.

Pomiary w APx500

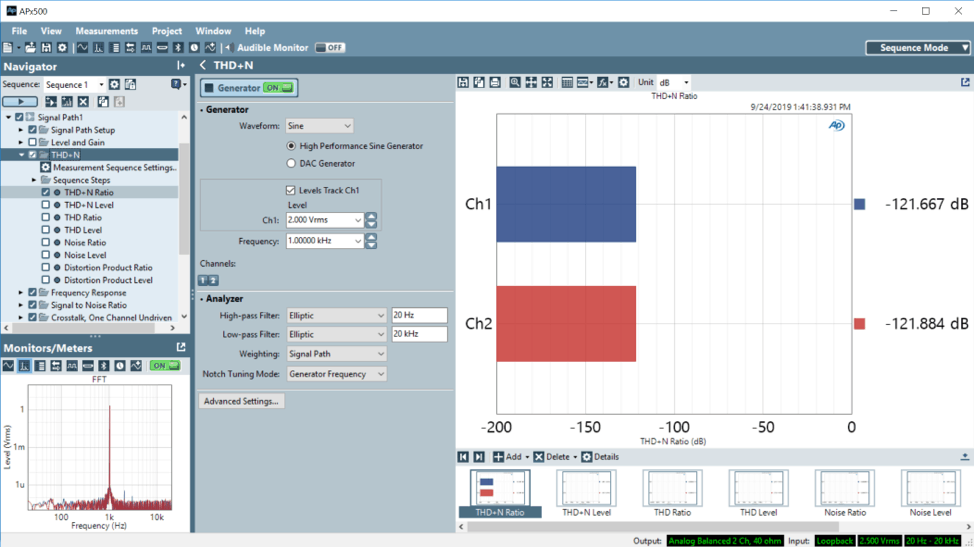

Oprogramowanie Apx500 to szeroka biblioteka gotowych funkcji testowych uporządkowana w dwóch trybach pomiarowych. Tryb sekwencyjny - pozwala na stworzenie scenariuszy pomiarowych i przeprowadzanie powtarzalnych testów. Tryb ten przeznaczony jest w głównej mierze do pomiarów produkcyjnych i weryfikacyjnych. Nie przeszkadza to jednak w wykorzystaniu go w sekwencji pomiarów projektowych lub wykorzystaniu pojedynczej funkcji bez automatyzacji.

Bench Mode - przeznaczony do prezentacji wyników w czasie rzeczywistym lub zaraz po pomiarze. Widok ten przystosowany został do pracy projektowej, podczas której wymagana jest obserwacja bezpośredniej odpowiedzi systemu na wprowadzane zmiany. Bench Mode posiada kilka okien pomiarowych zoptymalizowanych pod konkretne bodźce pomiarowe i typy zmierzonych parametrów.
