25 listopad 2025
W poniższym artykule przybliżę możliwości rozszerzenia liczby kanałów pomiarowych analizatorów Audio Precision, przy użyciu interfejsów audio. W ostatnim czasie Audio Precision rozszerzyło pakiet podstawowych funkcji APx517B i APx516B, dzięki czemu każdy nowy analizator Audio Precision dostarczany będzie z 16 kanałową opcją APx-ASIO. Oznacza to możliwość rozszerzenia liczby kanałów wejściowych i wyjściowych do 16 używając w tym celu interfejsów audio wspierających ASIO.
Rozszerzenie APx-ASIO
Funkcjonalność APx-ASIO umożliwia wykorzystanie w pomiarach interfejsów audio wspierających ASIO. Po ostatniej aktualizacji, wszystkie analizatory Audio Precision obsługują do 16 kanałów pomiarowych jednocześnie. Dotyczy to zarówno złączy wejściowych jak i wyjściowych w dowolnej konfiguracji kanałów dostępnych w używanym interfejsie.

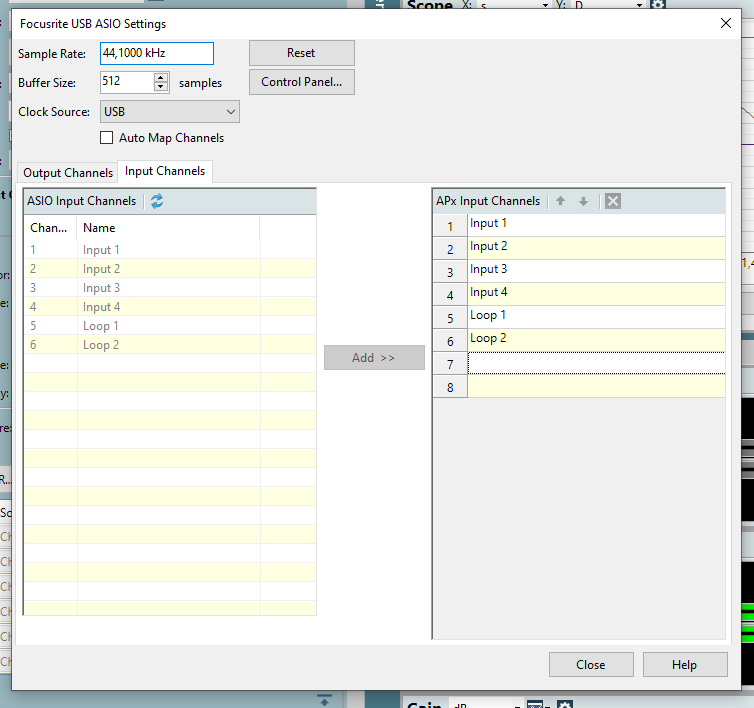

Rys. 1 - Ustawienia kanałów pomiarowych w interfejsu audio w oprogramowaniu APx500
Złącza interfejsu audio mogą stanowić jednocześnie wejściowe i wyjściowe toru pomiarowe lub być używane razem ze złączami analizatora np. generując sygnał z analizatora AP i analizując odpowiedź urządzenia przez interfejs audio. Dodatkowo dzięki automatyzacjom pomiarów dostępnych w oprogramowaniu APx500 przełączanie pomiędzy konkretnymi kanałami może odbywać się w trakcie sekwencji pomiarowej.

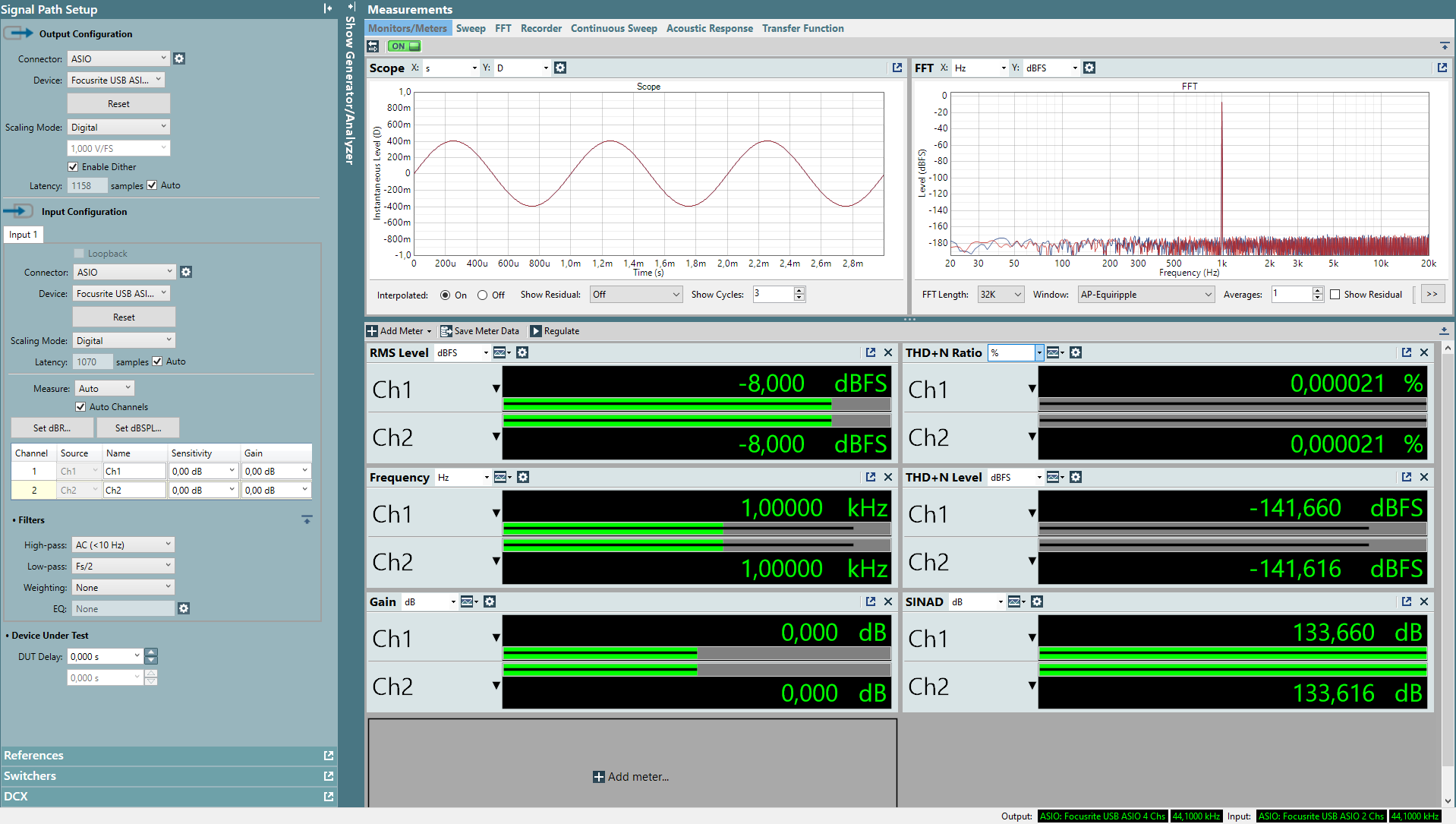

Rys. 2 - Widok trybu”Bench Mode” z kanałami pomiarowymi obsługiwanymi przez interfejs ASIO
APx500 FLX - 16 kanałów pomiarowych
Dotychczas licencja oprogramowania APx500 FLEX dostępna była w wersji 2, 4 i 8 kanałowej. Aktualnie pakiet ten został rozszerzony do 16 niezależnych kanałów wejściowych i wyjściowych. W przypadku licencjonowania stałego dalej istnieje możliwość doboru liczby kanałów tak by zoptymalizować koszt inwestycji, natomiast płatna subskrypcja zawierająca w standardzie wszystkie wewnętrzne funkcji pomiarowe AP (z wyłączeniem PESQ i POLQA) dostarczana będzie bazoo z 16 kanałami pomiarowymi.

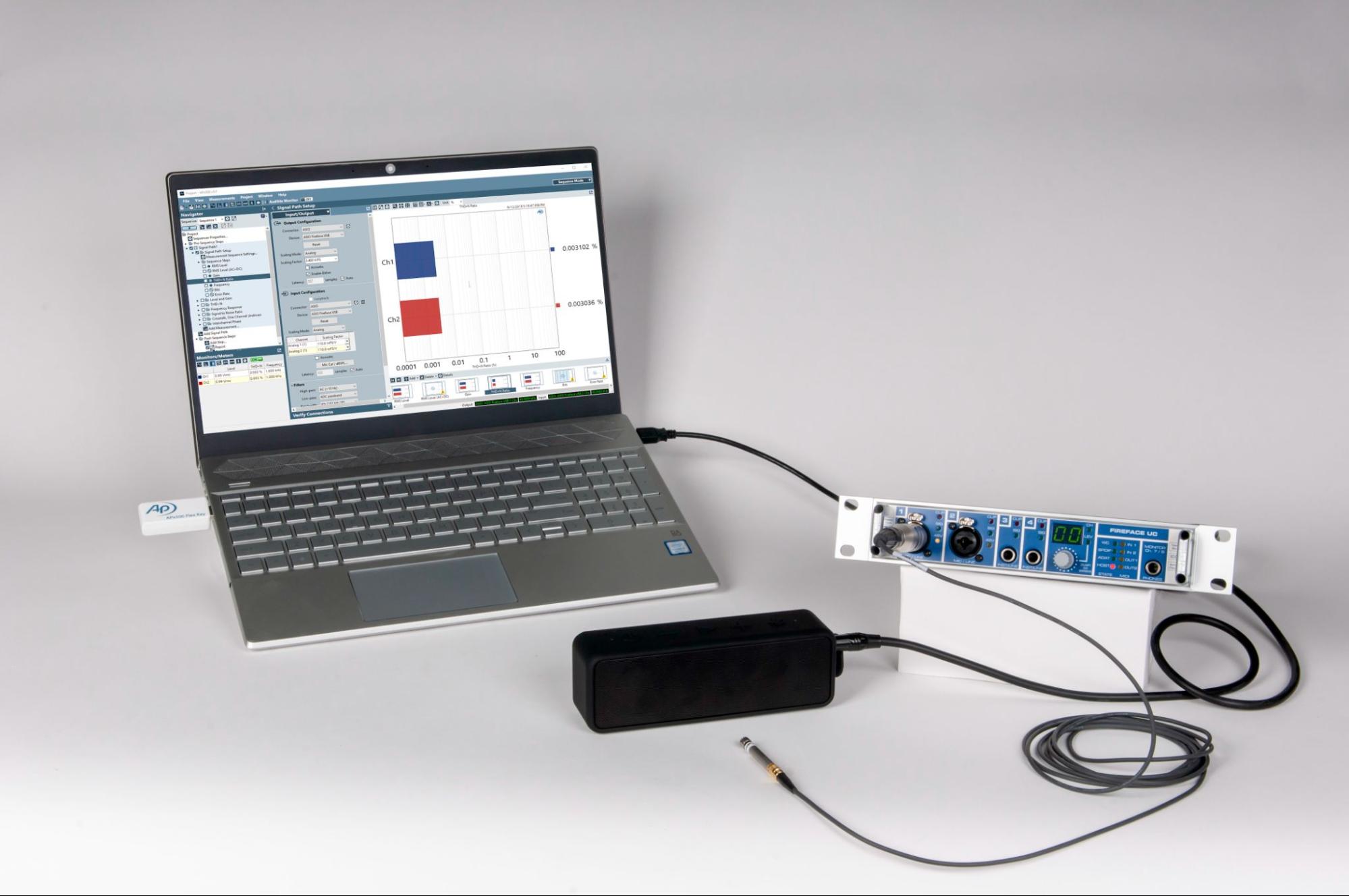

Rys. 3 - Rozwiązanie pomiarowe APx500 FLEX
Pomiary akustyczne z wykorzystaniem interfejsów audio
Jednym z najpopularniejszych zastosowań interfejsów są pomiary akustyczne z wykorzystaniem głośników i mikrofonów pomiarowych. Większość interfejsów audio wyposażona jest w zasilanie Phantom, które przy użyciu odpowiedniego adaptera, może zostać wykorzystane przy zasilanie mikrofonów pomiarowych CCP (więcej na ten temat w artykule: Zasilanie mikrofonów pomiarowych za pomocą Phantom +48V).
Dodatkowym atutem jest funkcja pomiarowa dostosowana do pomiarów akustycznych w pomieszczeniach nie zaadaptowanych akustyczne. Dzięki technologii okienkowania czasowego możliwe jest odseparowanie fali bezpośredniej od odbitej, uzyskując prawdziwą odpowiedź częstotliwościową.

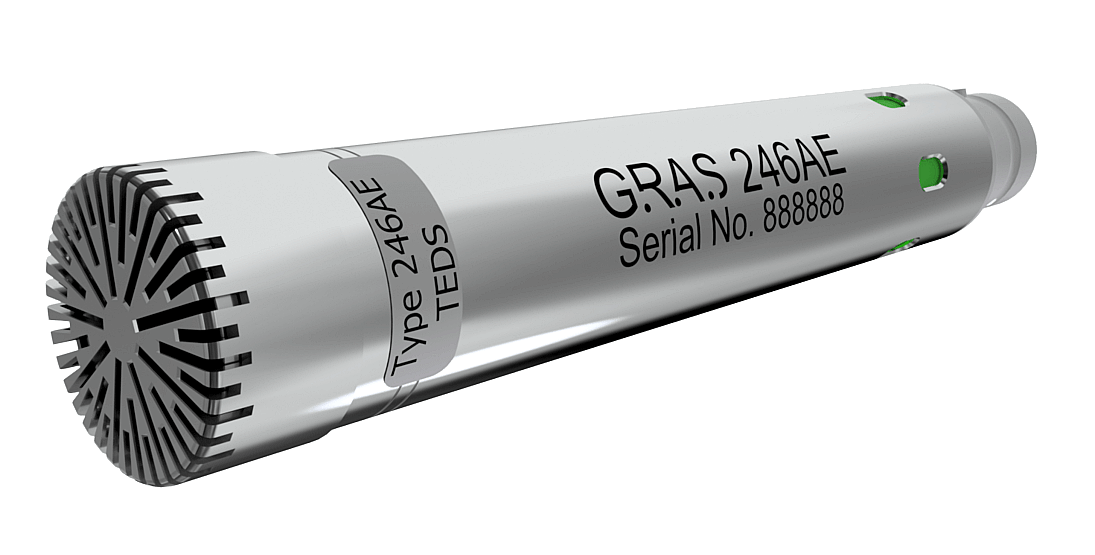

Rys. 4 - Mikrofon pomiarowy GRAS 246AE
W kontekście pomiarów klasycznych głośników, możliwy jest również pomiar impedancji i parametrów Thiele-Small wykorzystywanych m.in. przy konstrukcji obudów głośnikowych. Audio Precision posiada dedykowane akcesorium IMP1, zawierające dwa referencyjne rezystory o wartości 1 OHM i 0,1 OHM.

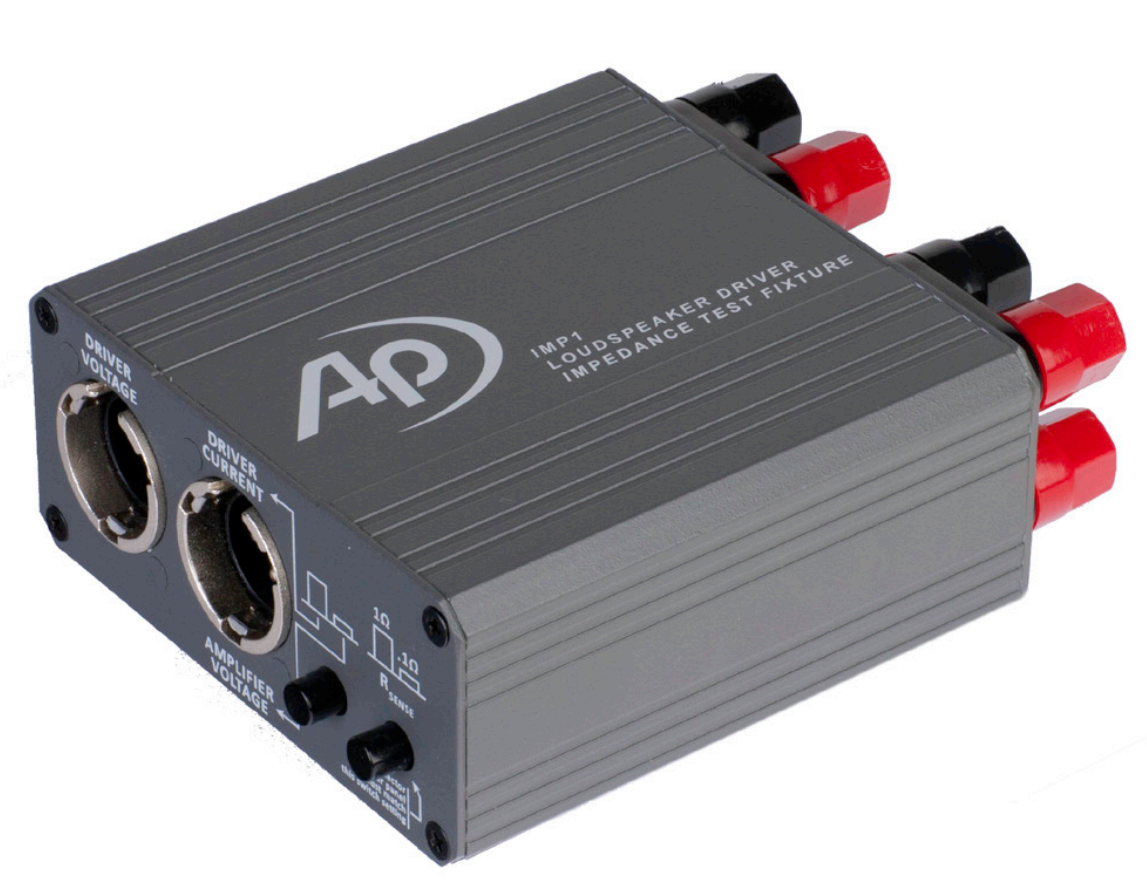

Rys. 5 - Moduł do pomiarów impedancji głośników IMP1
Switchery Audio Precision
Wykorzystanie zewnętrznych kart dźwiękowych, nie jest jedyną opcją rozszerzenie zakresu połączeń. Alternatywą jest użycie przełączników Audio Precision z serii SWR, umożliwiających rozszerzenie każdego kanału o 12 dodatkowych złączy wejściowych lub wyjściowych. Rozwiązanie to nie pozwala na jednoczesny pomiar dodatkowych kanałów natomiast poprzez automatyzację programu sterującego pozwala, zoptymalizować połączenia kanałów tworząc w konsekwencji do 192 połączeń wejściowych (dla 16 kanałowego analizatora).

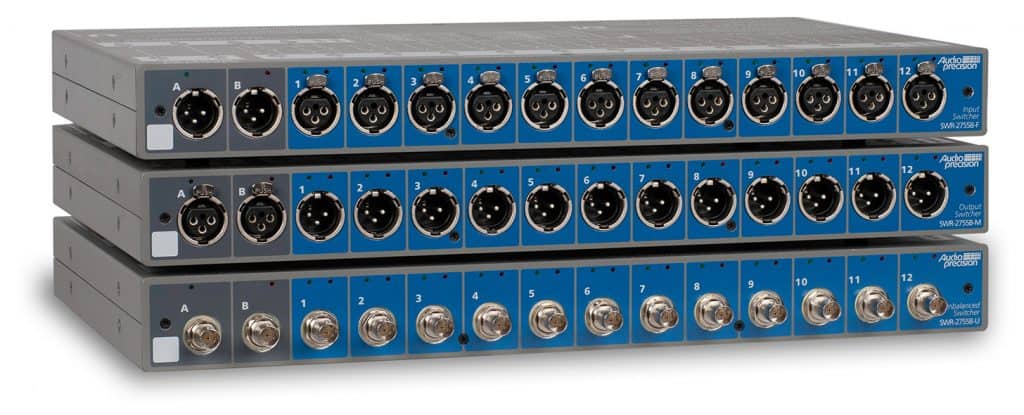

Rys. 6 - Przełączniki Audio Precision z serii SWR
Liczba kanałów pomiarowych w analizatorach AP
W ofercie Audio Precision znajdują się analizatory o różnej liczbie kanałów, które pod kątem złączy wejściowych można podzielić na analizatory:
- dwukanałowe: APx525B, Apx555B, APX515B, APx517B i APx516B
- czterokanałowe: APx526B
- ośmiokanałowe: APx582B, APx585B
- szesnastokanałowy: APx586B
Wszystkie z powyższych analizatorów dostarczane są z 16 kanałowych pakietem APx-ASIO

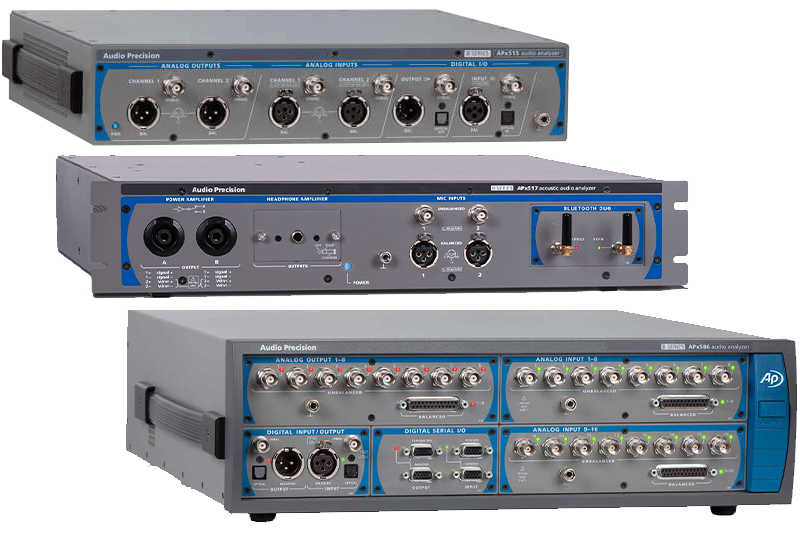

Rys. 7 - Analizatory Audio Precision z serii APx B
Przetestuj APx500 FLEX przez 30 dni za darmo
Oprogramowanie pomiarowe APx500 stanowi kompleksowe rozwiązanie w dziedzinie testów audio. Poszczegolne funkcji pomiarowe pozwalają na wykonanie pomiarów głośników, wzmacniaczy, amplitunerów, czy przetworników DAC/ADC zarówno w fazie testów jak i produkcji. Obecnie dołączany 16-kanałowy pakiet APx-ASIO umożliwia ekonomiczne rozszerzenie liczby kanałów pomiarowych we wszystkich analizatorach Audio Precision.
Skontaktuj się z nami przez poniższy formularz aby uzyskać 30-dniowy dostęp próbny do oprogramowania APx500:
